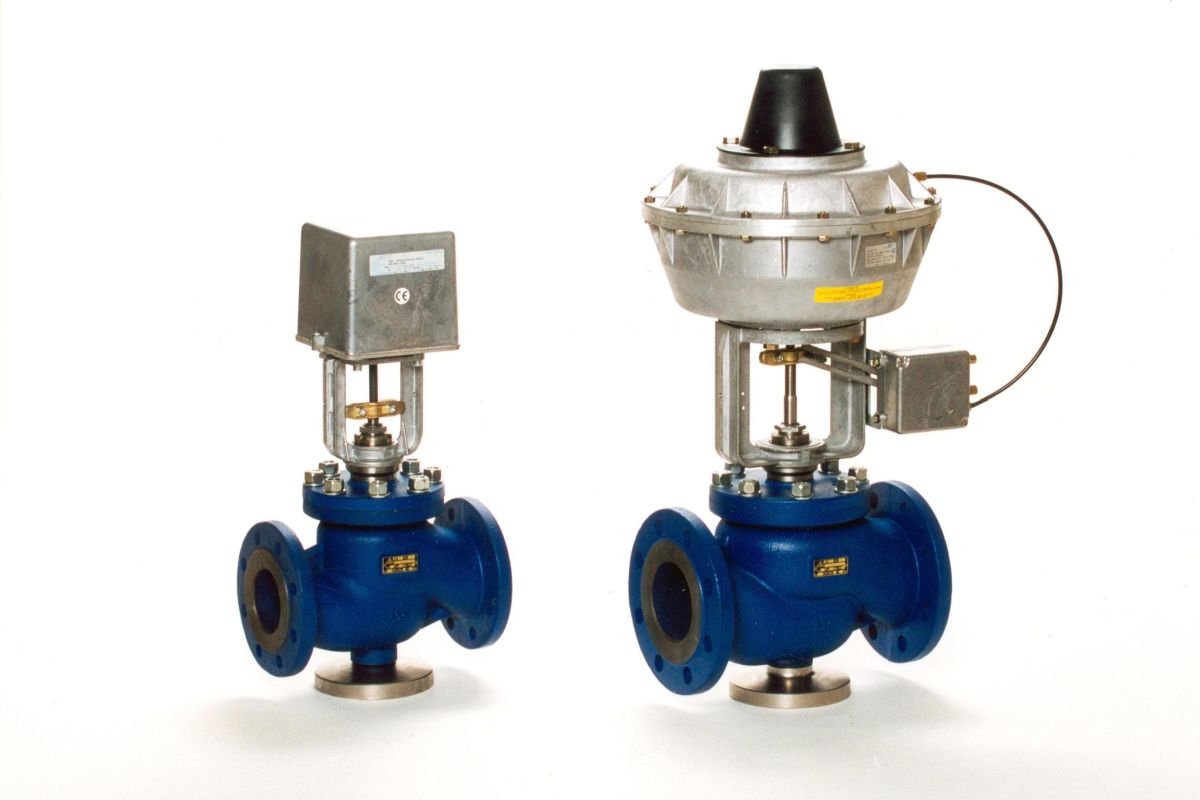

Клапан регулирующий с приводом
На производстве, регулирующий клапан применяют в комплекте с приводом. Привод является дорогим оборудованием, поэтому выбирать его нужно тщательно, с учетом многочисленных факторов.
Описание и конструкция
Привод регулирующего клапана применяется для перемещения штока с затвором в необходимое положение, фиксирует его на месте. Кроме скорости перемещения имеются другие факторы, определяющие лучший вариант привода (напряжение питания и сигнал управления, предохранительная функция и др.).
Различают следующие типы приводов для регулирующих клапанов:
- электрические. Устройства регулируют давление и другие параметры теплоносителя посредством изменения диаметра в сечении клапана. Органом управления служит сервопривод. Команда затворному механизму поступает через контроллер от датчиков давления и температуры. Регуляторы отправляют сигнал управления дроссельному узлу. Управление арматурой может осуществляться дистанционным пультом;
- электромагнитный. Работа основана на электронапряжении, подающемся к катушке арматуры. Электрическое напряжение действует на затвор и втягивается в соленоид, обеспечивая герметичность клапана. Из-за невысокого тягового усилия, им желательно оснащать трубы малого диаметра с низким давлением среды;
- гидравлический. В состав привода входит мембрана (расположенная между дисками) и пружина. Работа привода основана на применении сжатого воздуха. Передача сигнала от мембраны к затвору под давлением осуществляется через шток. После этого затвор перемещается до указанного параметра и образует определенный угол наклона;
- пневматический. Применяются регулирующие клапаны с пневматическим приводом в автоматическом контроле теплоносителя и выведении из труб его избытка.
В состав конструкции входит клапан (конусный, седельный или шаровой), куда крепится привод, отправляющий через контроллеры на сервопривод сигналы о любых изменениях параметров рабочей среды.
Основные преимущества регулирующих клапанов с приводом
Главным достоинством клапана с электрическим приводом является оперативность срабатывания регулирующего механизма. Это обеспечивает популярность арматуры.
Применение арматуры с пневматическим приводом упрощает постоянное пользование системами теплоснабжения. При появлении аварийных случаев потоки среды корректируются, давление стабилизируется.
Для труб с высоким давлением рекомендуется монтаж арматуры с гидравлическим и пневматическим приводом, так как они отличаются высокой прочностью и способностью к выработке больших усилий. Мембранные приводы предназначены для труб с крупным диаметром, для их активации нужно создавать значительный крутящий момент.
Обеспечивается высокая производительность клапанов.
Технические характеристики
Выбирая привод, следует обращать внимание на его способность к преодолению усилия клапана. Оно зависит от перепадов и величины давления клапана. Также важным параметром является динамическое действие скорости или производительности привода, соответствие критериям. При оценке скорости привода регулирующего клапана нужно учитывать время реакции для перемещения после смены сигнала запроса, а также скорость работы в начале движения.
Следует учитывать точность и частоту (совпадение последовательных измерений показателей при постоянном направлении). Точность зависит от посадки клапана и его установки. При неправильном монтаже может нарушиться последовательность процессов.
