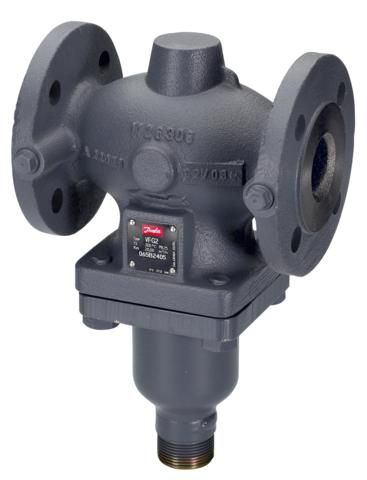

Клапан регулятор давления
Клапан регулятор давления – это вид запорной арматуры, который применяется для автоматического регулирования потока среды при изменении каких-то внешних условий. В данном случае им является давление. Это устройство используется в одинаковой степени как для обеспечения стабильной работы систем теплоснабжения, так и для балансировки параметров ГВС.
Принцип регулирования основан на противодействии потоку, параметры которого колеблются с течением времени. Изначально устройство находится в открытом состоянии, поэтому начинает запираться только при изменении давления на входе.
Описание и конструкция
Практически все клапаны регуляторы давления имеют единую конструкцию, которую можно грубо разделить на несколько узлов:
- Корпус или основной узел, предназначен для осуществления направления движения потока, выполнения монтажа и является установочной площадкой для всех остальных деталей. Изготавливается в более дешёвом исполнении из чугуна, в более дорогом – из стали.
- Запирающий механизм. Это может быть плунжер, который большой поверхностью закрывает проходное отверстие под действием внешних факторов, возникающих из-за изменения давления среды. Плунжер опускается в так называемое седло, изготовленное из бронзы.

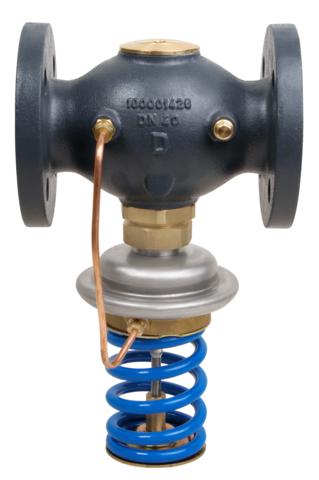

- Устройство регулирования. К нему можно отнести шток, мембрану, пружину и регулировочный винт. С помощью этих компонентов обеспечивается усилие, которое будет воздействовать на поток, закрывая проходное отверстие.
- Некоторые модели клапанов регуляторов давления изготавливаются не с мембранной, а с поршнем и особой системой каналов. Независимо от конструкции, принцип регулирования остаётся прежним. Увеличивается давление на входе, затвор начинает прикрываться, уменьшается – открываться.
Особенности и преимущества
Клапан регулятор давления является важным видом регулировочно-предохранительной арматуры, которая предназначена для автоматического поддержания заданного значения давления на выходе после себя, независимо от его скачкообразного или плавного изменения на входе.
Подобные устройства используются для обеспечения защиты потребителей от непредвиденных поломок, в том числе происходящих во время проверок, проводимых коммунальными службами.
Необходимость использования подобных устройств продиктована в первую очередь тем, что старые насосные станции, которыми оборудованы котельные, не могут обеспечить жёсткий уровень давления теплоносителя из-за различных сбоев и просадки сети. Поэтому они заведомо нагнетают в систему увеличенное давление, которое может причинить вред сантехническому оборудованию. Именно поэтому так важно установить в систему клапан регулятор давления.
Технические характеристики
Как и все остальное бытовые или промышленные устройства, клапаны регуляторы давления разрабатываются для работы в определенных условиях. Соответственно, они обладают следующими характеристиками:
- Максимальный диаметр проходного отверстия – не более 150 мм.
- Максимальное рабочее давление в системе – не более 16 бар.
- Наибольшая производительность при максимальном диаметре проходного отверстия – 280 м3/ч.
При выборе регулятора давления для установки в систему централизованного отопления учитывайте особенности их эксплуатации. Иначе они не спасут от возможных перепадов, создаваемых нестабильной работой насосного оборудования.
