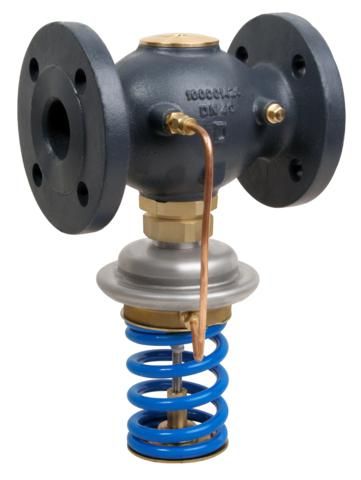

Регулятор давления до себя
Редукторами давления называются приборы, которые ответственны за регулирование давления в системе теплоснабжения. Их использование позволяет предотвратить повреждение трубопровода и другие неприятности за счет автоматического снижения скачков напора и контроля за уровнем давления.
Регуляторы давления «до себя» являются разновидностью устройств, основное отличие которых состоит в расположении рабочей зоны регулирования. Подобные редукторы стабилизируют давление на участке трубопровода, который находится до непосредственного расположения устройства по ходу движения среды.
Зачем необходим прибор
Правильный выбор и своевременная установка редуктора позволят предотвратить гидравлический удар. Гидроудар является одной из наиболее серьезных и часто встречающихся проблем. Он появляется при резком скачке напора при запуске или выключении насоса и характеризуется неравномерным распределением жидкости. Последствием удара зачастую становится выход подключенного к сети оборудования, а также повреждение целостности трубопровода. Чтобы избежать подобных проблем, устанавливается регулятор давления «до себя», «перепада» или «после себя».
Одной из функций прибора помимо стабилизации давления является существенное понижение входного давления. Достаточно часто функции редуктора в небольших зданиях выполняет мембранный аккумулятор жидкости. Однако более сложные или масштабные системы требуют применения регулятора. Его использование позволяет избежать завоздушивания даже при резком изменении давления в магистральных трубопроводах.
Принцип работы
Функционирование редуктора осуществляется при помощи клапана, управляющего элемента с диафрагмой и специальной пружиной, необходимой для регулирования перепада давлений. При возрастании регулируемого параметра выше определенного значения происходит перемещение мембраны и прикрытие клапана. Это действие осуществляется, пока не будут уравновешены пружинное усилие и усилие перепада давления, которое воздействует на диафрагму. При нормальном уровне давления регулирующий орган находится в открытом состоянии, а приходит в движение только при определенном условии.
При классификации по области работы устройства делятся на «до себя», «перепада» и «после себя». Регулятор давления «до себя» используется для стабилизации давления и поддержания заданного значения, подаваемого на вход редуктора. В большинстве случаев автоматические регуляторы давлений именно данного вида используются в системах центрального теплоснабжения.
Регуляторы перепада давления поддерживают требуемый перепад на определенном участке трубопровода.
Устройства «после себя» предназначены для регулирования и поддержания необходимого давления на участке трубопровода, который находится за регулятором по ходу движения воды. Чаще всего подобная разновидность прибора применяется для стабилизации водяного напора в бытовых трубопроводах.
Регулятор давления «до себя» прямого действия менее чувствителен к изменению регулируемого параметра, однако не требует наличия посторонних источников энергии. Уменьшение напора воздействует на пружину и, соответственно, регулирующий клапан.
Редуктор «до себя» автоматического (непрямого) действия функционирует при помощи отдельного механизма и дополнительного энергоисточника, что увеличивает чувствительность устройства. Особенность данного вида заключается в том, что при увеличении давления в движение приходит отдельный прибор, который затем воздействует на положение клапана.
