Регулятор давления газа
Регулятор давления газа – это арматура для стабилизации давления в пневматической системе или системе газоснабжения. Его основная задача – снижение давления в системе, а также контроль давления в сети. Это необходимо, для того чтобы на конечные абоненты поступала рабочая среда с постоянным давлением. Современный регулятор давления газа не только снижает давление в сети до необходимого, но и стабилизирует поток на выходе из системы.
Принцип работы и описание регулятора давления газа
Как правило, в пневмосистемах применяются мембранные регуляторы давления.

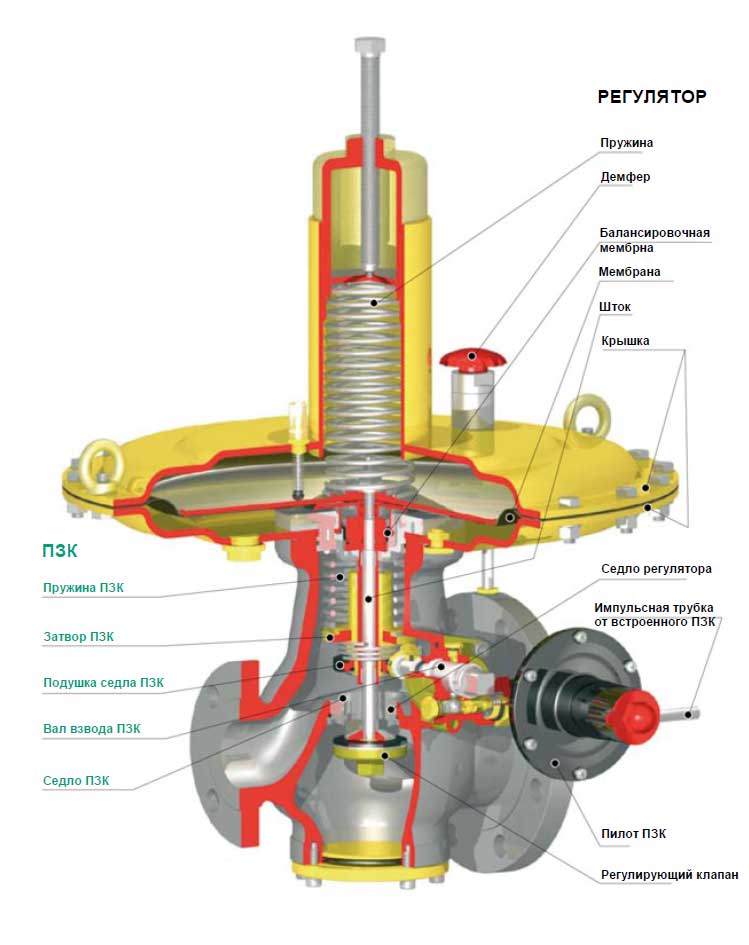

Устройство газового редуктора несложно. Корпус редуктора разделён на три камеры, верхняя и нижняя служат для выравнивания давления. В средней камере находится поршень или мембрана с заслонками.
В мембранном устройстве: при высоком давлении в системе, воздух давит на мембрану, которая в свою очередь отгибается и передаёт импульс на подпружиненный шток заслонки, заслонка перекрывает поток воздуха, до падения давления в системе до нормальных параметров. Если давление в системе ниже нормального, то в этом случае давления на мембрану не оказывается и пружина приподнимает заслонку клапана. В результате чего давление в инженерной сети возрастает до нормального значения.
Также в пневмо и газовых системах используются и поршневые редукторы, в этом случае рабочим элементом регулятора служит поршень затвора. Это в некоторых случае более обосновано, чем использование мембраны.
В этом случае колебания давления передаются на поршень или юбку поршня, который под контролем пружинного блока опускается или приподнимается, изменяя тем самым проходное сечение и регулируя давление газа в системе.
Установка регулятора давления производится на выходе из компрессора, в том случае если требуется стабилизировать давление по всей сети. В случае если сеть разветвлена, имеет несколько потребителей и необходимо большое давление в магистрали, то в этом случае производится местная установка клапана, на конечном участке инженерной сети, перед входом воздуха к потребителю.
Современные образцы воздушных редукторов зачастую комплектуются либо встроенными манометрами, либо имеют гнездо для его дополнительной установки. Манометр позволит более точно контролировать давление в инженерной сети и при необходимости выявить неисправность сети или источника подачи газа.
Технические характеристики регулятора давления газа
Основными техническими характеристиками редукторов являются:
- Тип рабочей среды;
- Условный диаметр, необходимый размер чтобы подключить регулятор давления газа к сети;
- Давление рабочей сети, точнее, давление от минимально возможного, до предельного давления в сети, при котором сохраняется возможность эффективной работы регулятора;
- Диапазон регулировки давления, в каких пределах редуктор может регулировать давление, его предельно возможные параметры;
- Тепловой режим работы редуктора, в основном климатические условия окружающей среды;
- Способ монтажа устройства на трубопроводе;
- Пропускной объем редуктора, количество воздуха который может пройти через редуктор во время его работы в предельном режиме.
Также стоит упомянуть, что нерасходные редукторы давления могут применяться в комплексе с фильтрами, это устройство называется фильтр-регулятор. Возможности применения такой системы необходимо рассматривать отдельно.
Наличие в системе регулятора давления газа позволит не только стабилизировать потоки, но и осуществлять контроль над потреблением рабочей среды, перенаправить потоки газа к более производительным агрегатам.
