Регулятор давления газа
Что делать, если в газоподающем трубопроводе критически возросло давление или нужно провести регулирование давления в сторону его поднятия? Придется использовать регулятор давления газа, то есть так называемый редуктор. Это устройство позволяет решить возникшую проблему и вести технологический процесс в нужном режиме.
В устройстве имеется дроссельный узел, который отвечает за величину давления в трубопроводе. Открывать дроссель и регулировать параметр можно в двух вариантах: «после себя» и «до себя».
Описание и конструкция
Главная миссия регулятора давления следить и устанавливать нужную величину напора в заданном месте системы. Там, где есть объект регулирования, должен быть и регулятор давления газа для коррекции этого параметра.
Когда требуемое значение давления газа в сети не совпадает с фактическим, наступает сбой или рассогласование. Причин такого явления может быть много. Задача пользователя устранить отклонение. Для этого подбирается такой регулятор, который способен вернуть систему в первоначальное состояние после того, как произошло ненужное воздействие.
По виду редуцирования различают прямоточные и одно- и двухступенчатые комбинированные регуляторы. Последние необходимы там, где расход меньше 25 м3/час. Точка измерения тока может располагаться в самом регуляторе или снаружи. Тогда на корпусе монтируются специальный штуцер и используются импульсные линии.

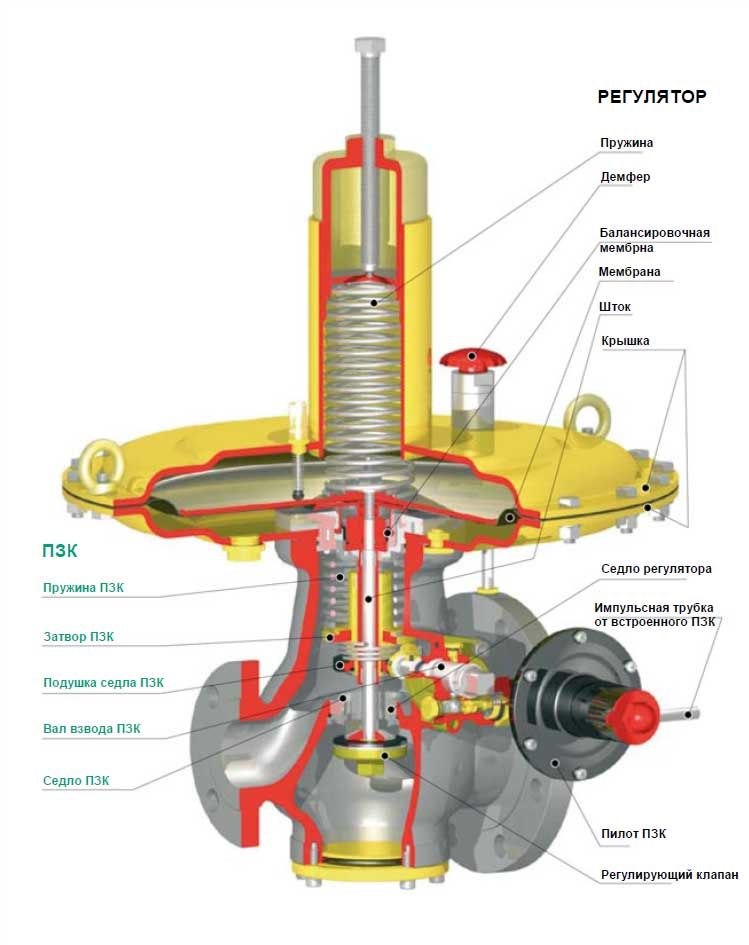

Прямоточный регулятор состоит из:
- затвора (является регулирующим элементом арматуры);
- исполнительного узла;
- задатчика.
Исполнительный механизм имеет чувствительный элемент.
Комбинированный прибор включает:
- шумоглушитель;
- фильтр;
- клапаны сброса и предохранения.
По типу перемещения рабочего органа устройства бывают односедельные и двухседельные. В настоящее время производители выпускают чаще второй вариант, хотя он требует больших затрат при изготовлении корпуса и вызывает известные трудности с обеспечением идеальной герметичности. Но при этом на передвижение рабочего органа такая конструкция требует совсем немного усилий.

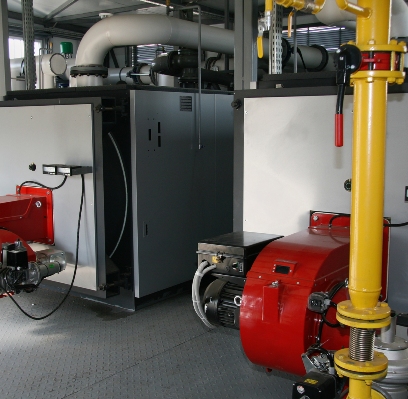

Различают регуляторы изодромные, астатические и статические. В котельных, на трубопроводах, обслуживающих системы подачи тепла, применяют изодромные устройства. В них регулирующий орган начинает перемещаться, как только заданное значение параметра отклоняется от нормы.
Основные преимущества
К достоинствам регуляторов давления газа можно отнести:
- Отсутствие необходимости использования внешнего источника энергии.
- Большая амплитуда регулировки.
- Высокие точность и качество процесса.
- Установка вертикальным или горизонтальным способом.
Есть у прибора и несколько минусов. Это сложность устройства и ремонта, возникновение вибраций при работе.
Технические характеристики
Можно назвать следующие основные технические параметры изделия:
- максимальная пропускная способность;
- диаметр условного прохода;
- входное давление максимально возможное;
- требуемое выходное давление;
- ход клапана, разброс регулировки;
- масса, габаритные размеры;
- условия эксплуатации.
Также изготовитель обязательно маркирует прибор, указывая направление потока рабочей среды, главные эксплуатационные параметры, заводской серийный номер, дату выпуска, бренд завода (товарный знак).
По стандартам изготовления, регулирующий орган проверяется на прочность, а арматура на газонепроницаемость. Для проверки на прочность подается нагрузка в полтора раза превышающая условное давление. Для проверки герметичности в качестве нагрузки применяется однократное условное давление.
