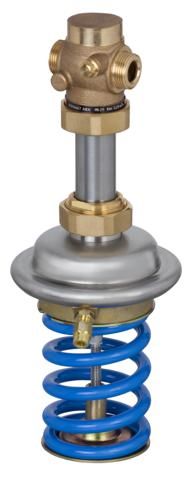

Регулятор давления после себя
Регулятор давления представляет собой устройство, обеспечивающее стабилизацию давления и, если необходимо, понижение его уровня до заданного значения. Применение данного прибора позволяет не только предотвратить гидравлический удар и повреждение трубопровода, но и защитить подсоединенное к сети оборудование. Благодаря использованию качественного редуктора существенно повышается срок эксплуатации оборудования.
Разновидность регулятора давления «после себя» характеризуется тем, что поддерживает заданное значение давления на выходе устройства. Прибор производит регулирование давления и снижает скачки напора на трубопроводном участке, который находится за редуктором по направлению движения жидкости.
Зачем необходимо устройство
Достаточно часто резкое включение или отключение насоса приводят к неравномерному распределению жидкости, разной скорости движения, т.е. к гидроудару, вследствие чего повышается вероятность поломки некоторых участков трубопровода и установленного в сети оборудования. Регулятор давления «после себя» способен самостоятельно установить необходимый уровень давления и автоматически поддерживать его. В большинстве случаев дополнительно не требуется использовать посторонние источники питания, т.к. устройство использует исключительно энергию рабочей среды.
Основные функции прибора:
- предотвращение гидроудара;
- защита установленного в сети оборудования и трубопровода от высокого магистрального давления, т.к. оно зачастую находится вне допустимых норм. Это особенно актуально для жителей высотных многоквартирных домов;
- снижение входного давления рабочей среды;
- снижение скорости движения жидкости при разгерметизации системы теплоснабжения.
Как работает регулятор
Как правило, по типу конструкции выделяют поршневые и мембранные устройства. Хотя поршень менее подвержен изнашиванию, редукторы первого вида используют достаточно редко. Низкая популярность связана с высокими требованиями к чистоте жидкости и возможностью коррозийного повреждения. Мембранные устройства наиболее распространены, т.к. они не требуют регулярного технического обслуживания и периодической чистки, а единственное условие их функционировании заключается в сохранении целостности мембраны.
Принцип работы регулятора давления «после себя» достаточно схож с устройством вида «до себя», однако обладает некоторыми особенностями. Устройство состоит из мембранного блока, корпуса и пружины. Мембранный блок обладает внутренней прочно прикрепленной чувствительной мембраной, которая делит пространство на две области. Данная мембрана соединена с регуляторным конусом, поэтому при существенном увеличении давления мембрана воздействует на клапан, что приводит к его перемещению. Таким образом, закрытие и открытие проходного сечения устройства позволяет осуществлять регулирование давления.
На чувствительную мембрану (непосредственно или через вспомогательную импульсную трубку) при повышении давления рабочей среды воздействует определенное усилие, а с другой стороны действует усилие пружины. Разновидность регуляторов («до себя» и «после себя») определяет направление образующегося пружинного усилия и усилия изменения давления. Равновесие противоположных усилий, когда пружинное усилие равно усилию перепада давления, означает, что заданное значение редуктора равно текущему уровню давления. Если оно изменяется, то проходящий импульс непосредственно воздействует на мембрану, а она – на конус. При возрастании давления регулятор давления «после себя» закрывается и, таким образом, обеспечивает снижение напора.
