Регулятор давления воздуха
Во многих отраслях промышленности и производства используются компрессоры: устройства, которые силой сжатого воздуха выполняют различные операции. Чтобы из эфемерной субстанции превратиться в мощную силу воздух компримируют, сжимают. Сила сжатия должна быть под контролем, иначе это грозит аварийной ситуацией. А кроме того, разные технологические процессы требуют разного давления сжатого воздуха.
Поэтому во всех компримирующих системах устанавливаются различные варианты арматур, позволяющие отслеживать и изменять в случае необходимости силу давления воздуха. Такую арматуру называют регуляторами давления, которые обладают различным функционалом, от самых простых до сложных программных систем, встроенных в автоматизированную линию управления технологической цепочкой.
Одним из недорогих, стабильно работающих и несложных по принципу действия считается регулятор давления прямого действия. Эти приборы различают по нескольким признакам. Создана классификация по виду элемента, который прямо контактирует с воздушной средой и отвечает на изменение силы сжатия. Это регуляторы:
- мембранного типа;
- сильфонные;
Что из себя представляют последние, остановимся подробнее.
Описание и конструкция

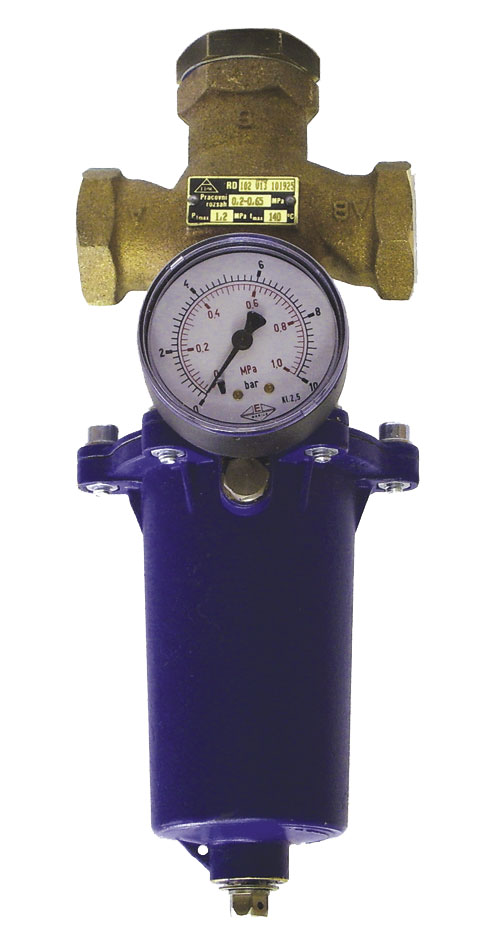

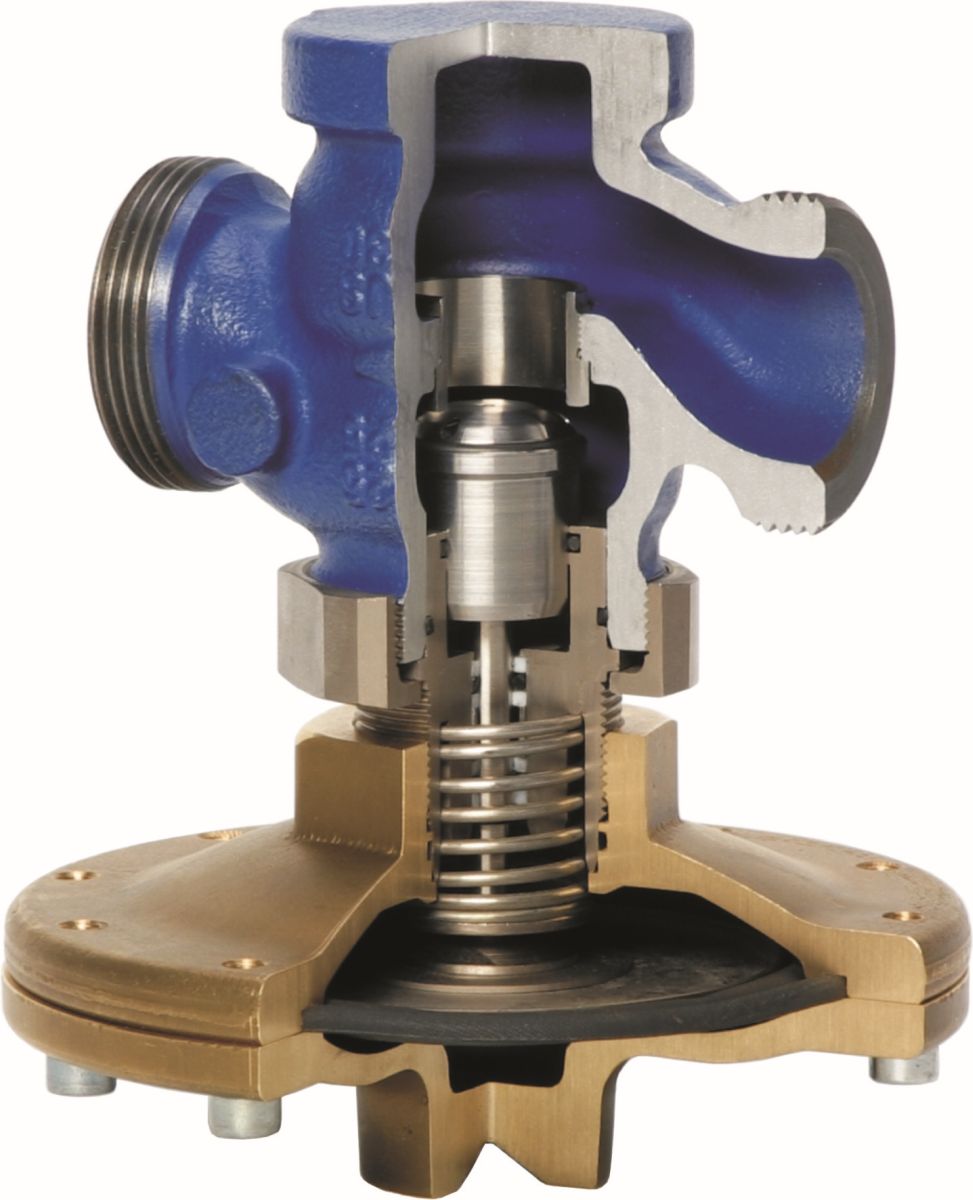

Если посмотреть на сильфонный регулятор давления воздуха, перед нами предстает прибор в стальном или бронзовом корпусе, в который встроены клапан с седлом. Эта часть выполняется всегда из антикоррозионной стали.
Внутри устройства также имеются шток, бронзовый сильфон, пружина регулировочная и собственно рабочая среда — воздух. На корпусе датчика есть отверстия и штуцера, к которым присоединяются шланги подачи и отвода воздуха. Если заданное с помощью датчика давление становится выше, меняется усилие пружины, с которым она держит сильфон. Воздух меняет положение сильфона.
Поскольку сильфон прижимается силой пружины к отверстию клапана и удерживает его в закрытом состоянии в начальном равновесном периоде, то при выходе из состояния равновесия (повышении давления) сильфон, преодолевая напор пружины, открывает или закрывает клапан. Соответственно меняется воздушный поток, и давление воздуха возвращается к тому значению, которое показывает задающий датчик.
Основные преимущества регулятора
Такие устройства, как регуляторы давления сильфонного типа имеют ряд преимуществ по сравнению с аналогичными устройствами мембранного типа:
- Обходятся без источника электроэнергии, поскольку работают по прямому типу
- Прочность сильфона превосходит во много раз мембрану.
- Размер всего устройства небольшой, что также важно.
- Воздушная среда самостоятельно создает энергию регулирования.
- Конструктивно простое устройство, а значит быстрое и незатратное обслуживание, простой монтаж, не отнимающий много времени.
Технические характеристики
Давайте поближе рассмотрим основные параметры сильфонного регулятора давления. Таких величин несколько:
- диаметр условного прохода;
- максимальный расход;
- максимальное рабочее давление;
- возможность выбора нужных режимов.
Зная параметры системы, можно контролировать работу клапанов, пропускную способность и условия применения. Производитель указывает массу и габариты, направление потоков среды, дату выпуска, номер изделия и свою товарную маркировку. Готовое изделие обязательно проверяется на прочность под полуторакратной, по отношению к допустимой, нагрузкой. Делается проверка герметичности при заданном условном давлении.
Регулятор давления воздуха такого типа широко применяется в различных отраслях производства, в том числе при эксплуатации отопительных систем, трубопроводов горячего водоснабжения, где прибор может использоваться как запорно-регулирующий элемент. Потребителей привлекают невысокая цена, широкие функциональные возможности и долговечность.
