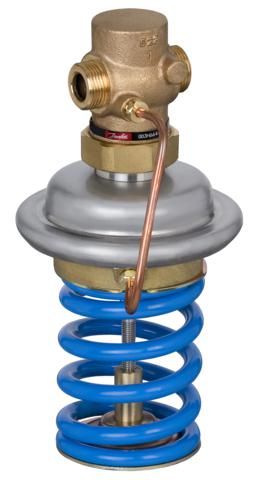

Регулятор давления жидкости
Для оптимизации давления в системе теплоснабжения и поддержки его на необходимом уровне используется регулятор давления жидкости. Данное устройство позволяет защитить установленное в сети оборудование от повреждения и значительно увеличить его срок эксплуатации.
Серьезной опасностью для трубопровода является гидроудар. Он возникает при резком изменении давления, например, при включении или отключении насоса. Гидравлический удар способен повредить не только подсоединенное оборудование, но и определенные участки трубопровода. Предотвратить подобную ситуацию позволяет своевременная установка качественного редуктора.
Конструкция устройства
Регулятор давления жидкости состоит из таких элементов:
- корпус, изготовленный из никелированной или хромированной латуни, серого или высокопрочного чугуна;
- рабочий орган в виде клапана или поршня;
- рабочий механизм в виде пружины или мембраны;
- фланцевый крепеж или крепеж с резьбой.
Принцип работы редуктора состоит в автоматическом сохранении равновесия сил на подвижной части устройства, которая состоит из мембраны с жестким центром и специальной заслонки, прочно связанной с мембраной. Усилие, образующееся при давлении жидкости, уравновешивается пружинным усилием. Когда расход жидкости изменяется, это приводит к перемещению мембранного блока и установлению нового равновесия.
Классификация
В большинстве случаев регуляторы давления жидкости классифицируются по техническим характеристикам. При выборе учитывается не только вид рабочей среды, но и пропускная способность (бытовая, коммерческая, промышленная), материал изготовления корпуса, вид крепежа, рабочий механизм. Как правило, редукторы различают по типу действия, изменению клапана и области работы.
Регуляторы прямого действия функционируют без дополнительных источников энергии, а на основной клапан влияет непосредственно регулируемый параметр либо специальное зависимое механическое устройство. В состав прибора данного вида входят чувствительный и управляющий элементы.
Конструкция редукторов непрямого действия предполагает, что клапан отделен от чувствительного и управляющего элементов. Особенность данной разновидности заключается в том, что при изменении параметра в работу включается вспомогательное устройство, которое, в свою очередь, воздействует на клапан. Для функционирования подобного регулятора необходим посторонний энергоисточник.
Следует отметить, что чувствительность к изменению давления этих устройств также различается. Редукторы непрямого действия более чувствительны за счет использования дополнительной энергии и отсутствия необходимости самостоятельного преодоления силы трения.
По изменению клапана редукторы различаются на приборы прерывного и непрерывного действия. С учетом постоянного изменения давления регуляторы прерывного действия сменяют положение регулирующего органа с определенным интервалом, а непрерывного действия – изменяют положение клапана постоянно.
В зависимости от области воздействия выделяют устройства «до себя», перепада и «после себя». Редукторы первого вида необходимы для стабилизации давления на участке трубопровода до местоположения прибора, «перепада» — определенный перепад на участке трубопровода. Регуляторы давления жидкости «после себя» осуществляют контроль и, при необходимости, понижение напора в области, которая находится после устройства. Выбор подходящего вида прибора, как правило, основывается на особенностях системы отопления, где он в дальнейшем будет использоваться.
