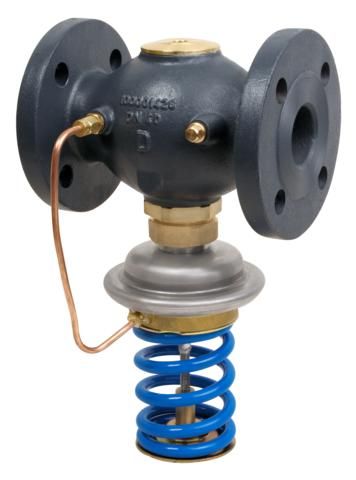

Регуляторы давления
Регулятор давления представляет собой устройство, используемое для снижения и стабилизации давления в трубопроводе. Регулятор (редуктор) необходим для защиты установленного в сети оборудования от негативных последствий высокого давления, а также позволяет снизить скачки напора, что значительно увеличит срок эксплуатации отопительных систем.
Зачем необходимо устройство
Редуктор обладает такими преимуществами:
- не требует использования сложного электрооборудования, т.к. без дополнительных источников энергии контролирует уровень давления;
- защищает трубопровод и подсоединенное оборудование от гидроударов или скачка давления;
-
стабилизирует давление.
Одна из основных опасностей, которым подвержен трубопровод, заключается в гидроударе. Он может возникнуть при отключении или включении насоса и характеризуется неравномерно распределенным количеством жидкости. Высокоамплитудный скачок давления в большинстве случаев приводит к поломке определенных участков трубопровода либо подключенного оборудования, однако именно регулятор давления позволяет минимизировать вероятность данной проблемы.
Разновидности устройств
Как правило, по типу воздействия выделяют редукторы прямого и непрямого действия.
Регулятор прямого действия подразумевает, что основной клапан находится под непосредственным воздействием регулируемого параметра. Воздействие может осуществляться напрямую или при помощи зависимого механического прибора. Когда изменяется основной параметр, клапан приводится в действие без необходимости использования дополнительного источника энергии. Особенность конструкции состоит в том, что чувствительный и управляющий элемент входят в состав редуктора, т.е. являются одним целым.
Редуктор непрямого действия предполагает, что на перекрывающий клапан влияет чувствительный элемент, который воспринимает воздействие постороннего энергоисточника. Следовательно, изменение регулируемого параметра приводит в действие специальный вспомогательный прибор, а не непосредственно клапан. Особенность конструкции данного вида заключается в том, что чувствительный и управляющий элементы отделены от клапана, т.е. являются отдельным устройством.
Редукторы прямого и непрямого действия отличаются не только конструкцией и механизмом функционирования, но и чувствительностью. Приборы прямого действия обладают меньшей чувствительностью, т.к. клапан приходит в движение только при усилии, достаточном для преодоления силы трения. Регуляторы давления непрямого действия не требуют значительного воздействия на мембрану вследствие того, что сила трения преодолевается при помощи постороннего энергоисточника. Благодаря этому регулировка происходит более плавно.
Также существует разделение приборов по другим параметрам. Редукторы непосредственного и автоматического действия с учетом классификации по изменению положения клапана могут быть непрерывного и прерывного действия. Регуляторы непрерывного действия постоянно меняют положение регулирующего органа, в то время как устройства прерывного действия изменяют положение клапана с определенным интервалом.
При классификации регуляторов давления также используется характеристика «до себя», «перепада» и «после себя». Особенность регуляторов «до себя» заключается в том, что они регулируют участок, находящийся до редуктора. Регуляторы «после себя», соответственно, контролируют уровень давления в области трубопровода, располагающейся после устройства по ходу движения среды. Регуляторы перепада поддерживают постоянный перепад давления в системе. В большинстве случаев, в системах центрального отопления для стабилизации давления в обратном трубопроводе применяются редукторы «перепада давления».
