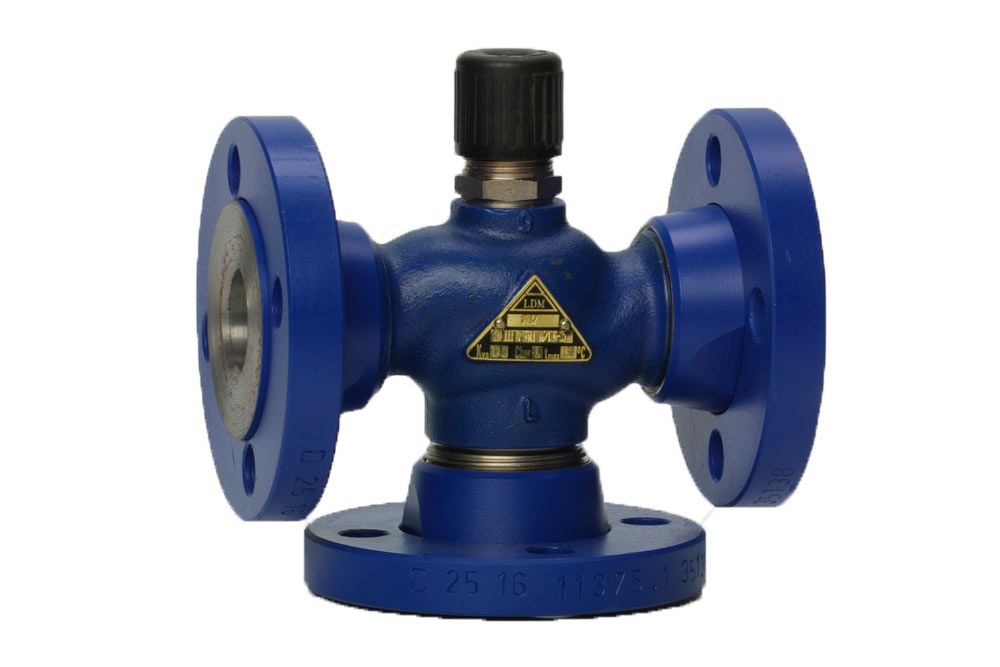

Трехходовой клапан
Трехходовой регулирующий клапан представляет своеобразный тройник, который имеет внутри корпуса запорный или регулирующий механизм. Такое устройство эффективно используется в ИТП и на производстве. Вентиль монтируется там, где есть необходимость в будущем перекрывать или разделять поток теплоносителя. Корпус конструкции изготавливают из чугуна, стали, латуни. Клапан имеет три отверстия и по типу регулирующего элемента делится на цилиндрический, конусный, шаровой.
Особенности
Три патрубка клапана предназначены для определенных целей:
- для смешения рабочих сред;
- для разделения потоков;
Горячая и холодная вода подаются одновременно, после чего происходит смешение. При открытом вентиле к потребителю поступает горячая вода. Наполовину открытый клапан смешивает два типа жидкости с разной температурой и подает воду с нужными параметрами. Трехходовая конструкция не переносит большого давления.
Виды
Трехходовые клапаны могут быть:
- запорными;
- регулирующими.
Эти два вида конструкции способны полностью перекрывать поток теплоносителя. Соединяется устройство с трубопроводом следующими способами:
- муфтами;
- сварочным методом;
- фланцевым присоединением.
Контроль функционирования механизма делится:
- ручной, который имеет максимальное сходство с обычным недорогим шаровым вентилем;
- электропривод;
- пневмопривод.
Принцип работы
Трехходовой регулирующий клапан устанавливается на участках магистралей, где необходимо разделить потоки теплоносителя на два контура:
- с постоянным;
- с переменным гидравлическим режимом.
Постоянный поток необходим для тех, кто применяет теплоноситель высокого качества в определенных объемах. Его регуляция происходит по показателям качества. Переменный поток применяется для тех объектов, где главный акцент делается на количественной характеристике.
Разделительный вентиль разбивает потоки с помощью одного входа и двух выходов в самом клапане. Его монтируют в бойлерных отопительных системах. Также существует смесительный тип вентилей, который внешне не отличается от разделительного, но отличается по монтажу: у него два патрубка являются входными и один патрубок выходным.
Преимущества
К основным преимуществам трехходового клапана можно отнести:
- легкость установки;
- минимум человеческого присутствия;
- простота применения;
- не требует особого технического обслуживания;
- ремонтопригодность
- длительный срок эксплуатации;
- высокие показатели герметичности, которая достигается при помощи специальных уплотнителей из тефлона;
- маленькое гидравлическое сопротивление;
- исключены зоны застоя жидкости.
Для бесперебойной полноценной работы трехходового клапана рекомендуют не нарушать показания, установленные государственными стандартами для давления теплоносителя и диаметра труб.
Монтаж
Приобретая трехходовой регулирующий клапан надо особое внимание уделить следующим факторам:
- соответствие диаметра трубопровода отопления диаметру самого клапана
- пропускная способность
- класс PN арматуры
- температура
Установку клапана можно проводить самостоятельно, но если нет уверенности в своих силах и знаниях, то лучше обратиться к профессионалам. Связано это с тем, что неправильный монтаж может привести к негативным последствиям в работе системы и повреждениям в трубопроводе.
- Правильно расположить клапан помогут специальные стрелки на корпусе, которые укажут направление движения теплоносителя.
- Нельзя допускать перегрева конструкции во время сварочных работ.
- Вентиль должен быть установлен в легкодоступном месте, к которому должен быть свободный доступ.
- Рекомендуется устанавливать фильтры, даже если теплоноситель высокого качества.
Трехходовые клапана применяются в системе отопления на протяжении длительного времени и аналогов для них пока не существует. Современные модели максимально усовершенствованы, но стабильная и бесперебойная работа устройства будет обеспечена только при правильной установке.
