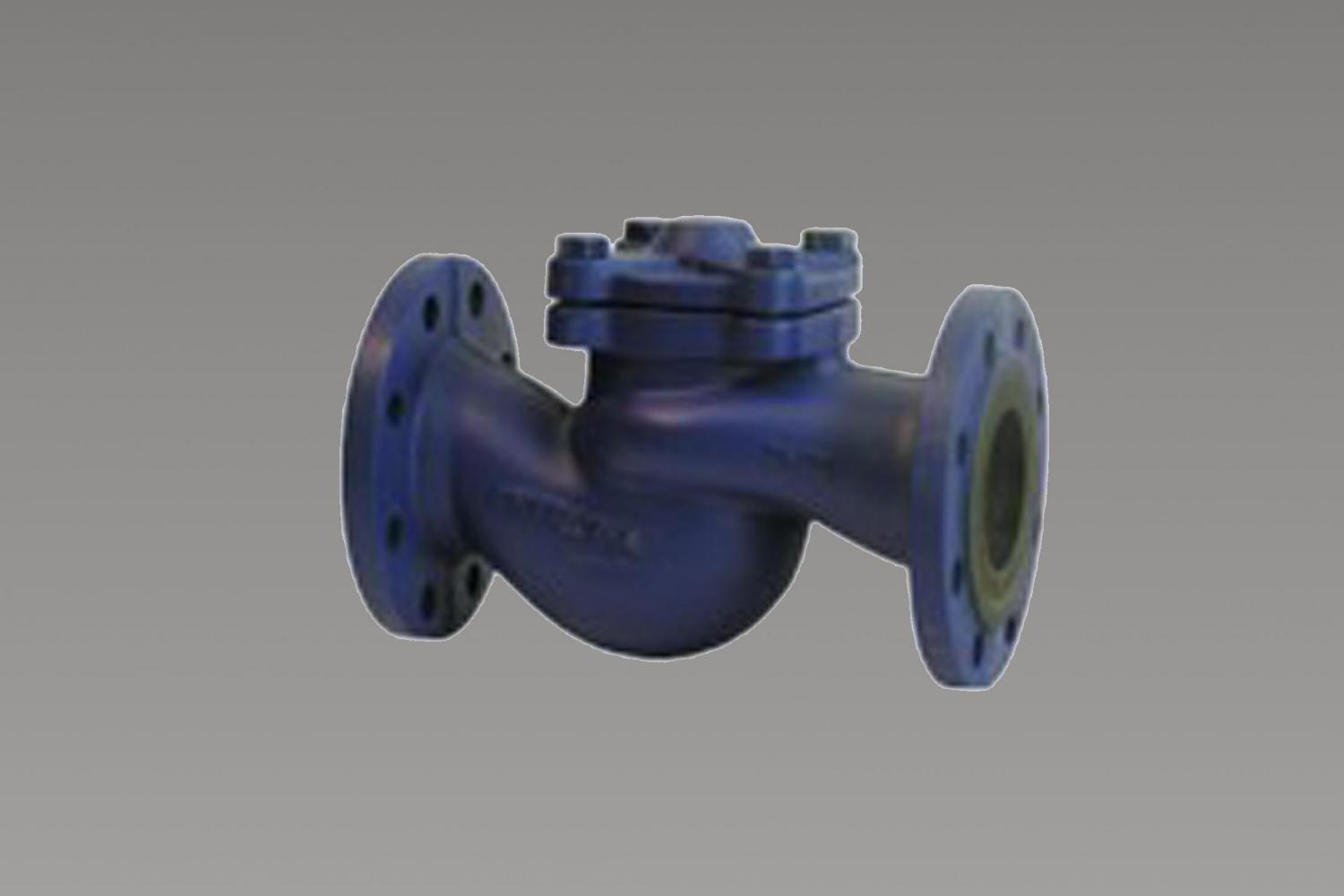

Обратный клапан ZV

Обратный клапан ZV являет собой автоматический затвор, который предназначается для длительной эксплуатации. Конструкция разработана таким образом, чтобы предотвратить регулярное сервисное обслуживание.

Главные особенности

В некоторых моделях конструкция предусматривает наличие управляющей пружины, с помощью которой запорный контур закрывается. Для этого используется вес самого конуса, посредством которого открывается избыточное давление, находящееся в пределах от 0.05 до 0.1 бара. В других же разновидностях продукции закрытие клапана происходит за счет обратного давления среды, чему способствует вес самого конуса.

Где может применяться?

Представленная продукция применяется в качестве автоматического обратного затвора. Клапан, предусматривающий наличие такой функции, не позволяет гарантировать полную герметичность по сравнению с традиционным запорным клапаном. Поэтому в случае, если на территории объекта надо соблюдать строгие требования герметичности, трубопровод придется дополнительно оснащать специальной запорной арматурой, подобранной в соответствии с параметрами перекачиваемой среды. Прежде всего, представленная продукция применяется в составе паропроводного или горячеводного контура на территории электростанции, теплоцентрали, передаточной или флюгарочной станции. Допускается эксплуатация в обыкновенной отопительной системе с соответствующим диаметром трубопровода.

Обратный клапан типа ZV адаптирован под перекачку водяного пара, воды, а также прочих веществ жидкого и газообразного типа, являющихся совместимыми с материалами, используемыми при производстве корпуса и клапанного затвора. Конструкция адаптирована под установку на горизонтальных трубопроводах. Крышка должна располагаться в верхней части магистрали. Направление перекачиваемой среды – всегда под конус. Чтобы упростить ориентирование, на корпусе предусматривается наличие специальной стрелочки.

Технические характеристики

Обратный клапан ZV разделяется на несколько серий. Наиболее популярными являются такие, как ZV 116, 216 и 226. Для подключения используется фланцевое соединение. Чтобы повысить его прочность, конструкция предусматривает наличие утолщенного уплотнительного выступа. Оно способствует сохранению целостности обратного клапана при возникновении перепада давления внутри системы.

В зависимости от наименования модели, в процессе производства корпуса может использоваться высокопрочный чугун, серый чугун, либо углеродистая сталь, из которой создается корпус методом литья. Стержень, конус и седло изготавливаются с использованием нержавеющей стали. То же самое касается пружины. Отличие заключается лишь в маркировках сплавов, адаптированных под конкретные условия эксплуатации.

Во всех моделях в качестве уплотнения используется графит. Конструкция разработана таким образом, чтобы обеспечить максимально быстрый монтаж и снятие в случае необходимости. Допускается повторная эксплуатация при отсутствии значительных повреждений и сильного износа.

Благодаря хорошим техническим характеристикам и применению высококачественных материалов продукция способна проработать несколько десятилетий без необходимости замены. Для повышения качества эксплуатации следует время от времени проводить техническое обслуживание. Для этого придется воспользоваться помощью квалифицированных мастеров, имеющих полную материально-техническую базу для организации плановой проверки.
