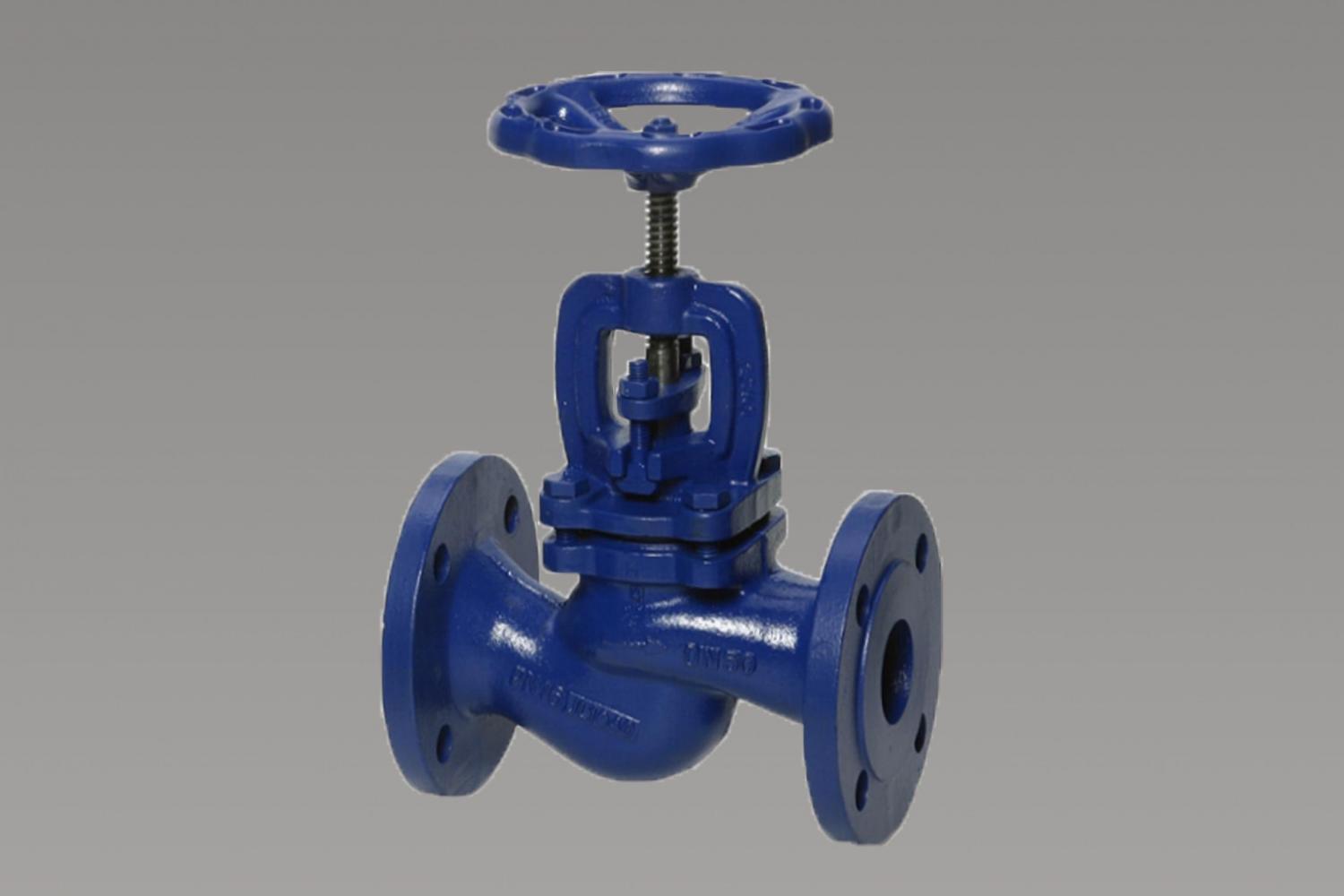

Запорный клапан UV116 и UV216

Вентили UV116 и UV216 широко используются на территории промышленных комплексов для перекачки горячей среды по трубопроводу. Отличительной особенностью является повышенная износоустойчивость, за счет чего запорная арматура эксплуатируется на протяжении длительного периода времени без необходимости замены.

Особенности конструкции

Клапан разработан таким образом, чтобы пользователь имел возможность заменить сальник, не снимая сам клапан с установочного места. Конус, будучи разгруженным по давлению, способен без проблем перекрывать и открывать клапан даже при существенном перепаде давления. Уплотнение штока изготавливается с применением графита. Таким образом, достигается максимально надежная и безотказная работа вентиля на паропроводе, через который транспортируется высокотемпературная рабочая среда, температура которой может доходить до 350 градусов Цельсия.

Установка вентилей UV116 и UV216 выполняется на любых участках трубопровода в наклонном, горизонтальном или вертикальном положении. Единственным условием является обеспечение достаточного запаса свободного пространства, позволяющего свободно проводить техническое обслуживание. Перед выполнением монтажных работ необходимо убедиться в том, что запорная арматура устанавливается в правильном направлении. Сориентироваться помогают специальные обозначения на корпусе в виде стрелок. В крайних случаях возможно перемещение рабочей среды в обратном направлении, но при условии, что перепад давления на клапане является ограниченным.

Модель UV116 представлена в виде запорного вентиля, корпус которого изготавливается с применением серого чугуна. Модель предназначается для установки на паропроводе или трубопроводе, максимальная внутренняя температура которого составляет 300 градусов Цельсия, а давление не превышает 16 бар. Выпускается в типоразмерах от DN 15 до DN 300.

Запорные вентили UV216 имеют чугунный корпус, при производстве которого используются шаровидные добавки графита, способствующие повышению прочностных характеристик продукции. По сравнению с изделием, описанным выше, максимальный температурный порог в данном случае увеличен на 50 градусов, при этом предельное значение давления внутри системы может доходить до 25 бар. Типоразмеры этой запорной арматуры являются аналогичными.

Основные преимущества

К базовым преимуществам, которыми характеризуются модели UV116 и UV216, относятся следующие:

• минимальное перестановочное усилие в процессе запирания и открывания;
• сохранение минимального усилия при открытии/закрытии на протяжении всего периода эксплуатации;
• высокопрочный корпус, способный выдерживать существенные перепады давления;
• возможность перекачки среды в обратном направлении при условии, что давление рабочей среды не будет резко и сильно меняться;
• возможность замены сальников без демонтажа клапана UV116 и UV216 со своего посадочного места.

Технические характеристики:

• модель UV116 предназначена для рабочих сред, давление внутри которых составляет не более 1.6 МПа. При производстве применяется серый чугун маркировки EN-JL1040;
• модель UV116 предназначена для рабочих сред, давление внутри которых составляет не более 2.5 МПа. Корпус изготавливается из чугуна EN-JS1025 с добавлением шаровидного графита, способного повысить уровень прочности изделия;
• конус – дисковой формы, адаптированный под DN от 200 до 300;
• тип управления – ручное, с помощью специального маховика;

Срок эксплуатации корпуса составляет не более 60 лет при нормальных условиях.
