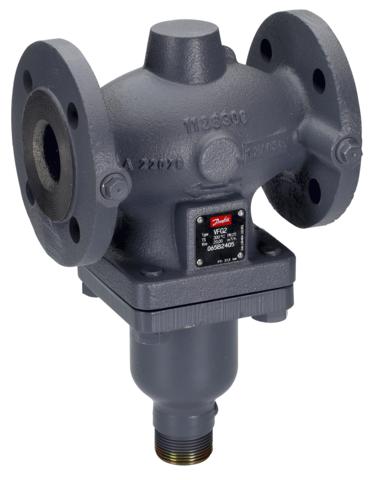

Двухходовой регулирующий клапан

Двухходовой регулирующий клапан относится к ограничительному, запорному типу трубопроводной арматуры. Используется для отсекания или ограничения рабочей среды в инженерных системах центрального водоснабжения и тепловых магистралях котельных, ТЭЦ, тепловых пунктов. Широко используется как ограничительная арматура в химической, нефтедобывающей отрасли, строительстве.

Конструктивные особенности

Двухходовой регулирующий клапан предназначен только для герметичного отсекания рабочей среды или ограничения объема ее прохода. В конструкции предполагается два присоединительных патрубка, независимо от конструктивных особенностей внутренних комплектующих. К основным элементам двухходового клапана относятся.

1. Корпус. Изготавливается из высокопрочного, серого чугуна, углеродистой стали. Для агрессивных сред предусмотрено гальваническое покрытие.
2. Уплотнитель. Используется высокопрочный полимер.
3. Шток.
4. Плунжер. Изготавливается из нержавеющей стали.
5. Седло.

Приводное усилие передается на затвор, с помощью плунжера происходит уменьшение площади проходного сечения, до полного перекрытия, отсекания рабочей среды. Конструкция двухпроходного клапана предусматривает герметичность отсекания благодаря уплотнительным кольцам в конструкции седла.

Особенности эксплуатации

Клапан двухходовой рассчитан на одностороннее движение рабочей среды, перед оборудованием рекомендована установка сетчатого фильтра, чтобы предотвратить попадание в систему механических частиц.

Пропуск рабочей среды осуществляется либо вертикальным движением штока при поршневой конструкции клапана, либо через поворот на 90^о шарового затвора. При использовании поворотной комплектации на арматуру монтируют электропривод с подключенными датчиками давления и температуры.

Предусмотрено ручное и автоматическое управление арматурой с помощью электрического привода, который устанавливается на узел фланцевым соединением.

Преимущества использования

Двухходовой клапан отличается простотой конструкции и надежностью элементов. Антикоррозийное покрытие (гальваническое или хромированное) позволяет эксплуатировать оборудование до 15 лет без ремонта. К дополнительным преимуществам относят.

1. Устойчивость внутренних комплектующих к агрессивным средам: нефть, кислотно-щелочные продукты химической переработки, пар, вода с масляными примесями и пр.
2. Арматура устанавливается на все диаметры трубопровода согласно ГОСТ. Фланцевое соединение предусмотрено для промышленных магистралей диаметра от 15 до 700 мм, резьбовое от 15 до 50 мм.
3. Двухходовой клапан не требует технической диагностики, достаточно проводить плановый осмотр узла 1 раз в 3 месяца.

При использовании пневмо или электропривода рекомендуется проводить контрольный осмотр оборудования 1 раз в 2 недели.

1. Простота установки, быстрый демонтаж.
2. Разрешается горизонтальная и вертикальная установка на трубопровод.

К недостаткам клапана относят большой вес оборудования в чугунном корпусе для промышленных магистралей. Донное оборудование может устанавливаться на трубопровод диаметром до 700 мм.
