Клапан регулятор давления
Клапан регулятор давления обеспечивает постоянное давление рабочей среды после прохождения через арматуру. Колебания давления на участке инженерной сети после устройства выравниваются изменением сечения проходного отверстия, осуществляемого в автоматическом режиме, как с использованием энергии рабочей среды, так и с использованием внешних источников питания. Задача клапана – регулирование внутрисетевого давления и гашение гидродинамических ударов.
Описание, классификация и конструкция
Клапан регулятор давления используется для поддержания стабильного давления на определённом участке сети. Давление регулируется изменением размеров проходного отверстия в самом корпусе клапана.

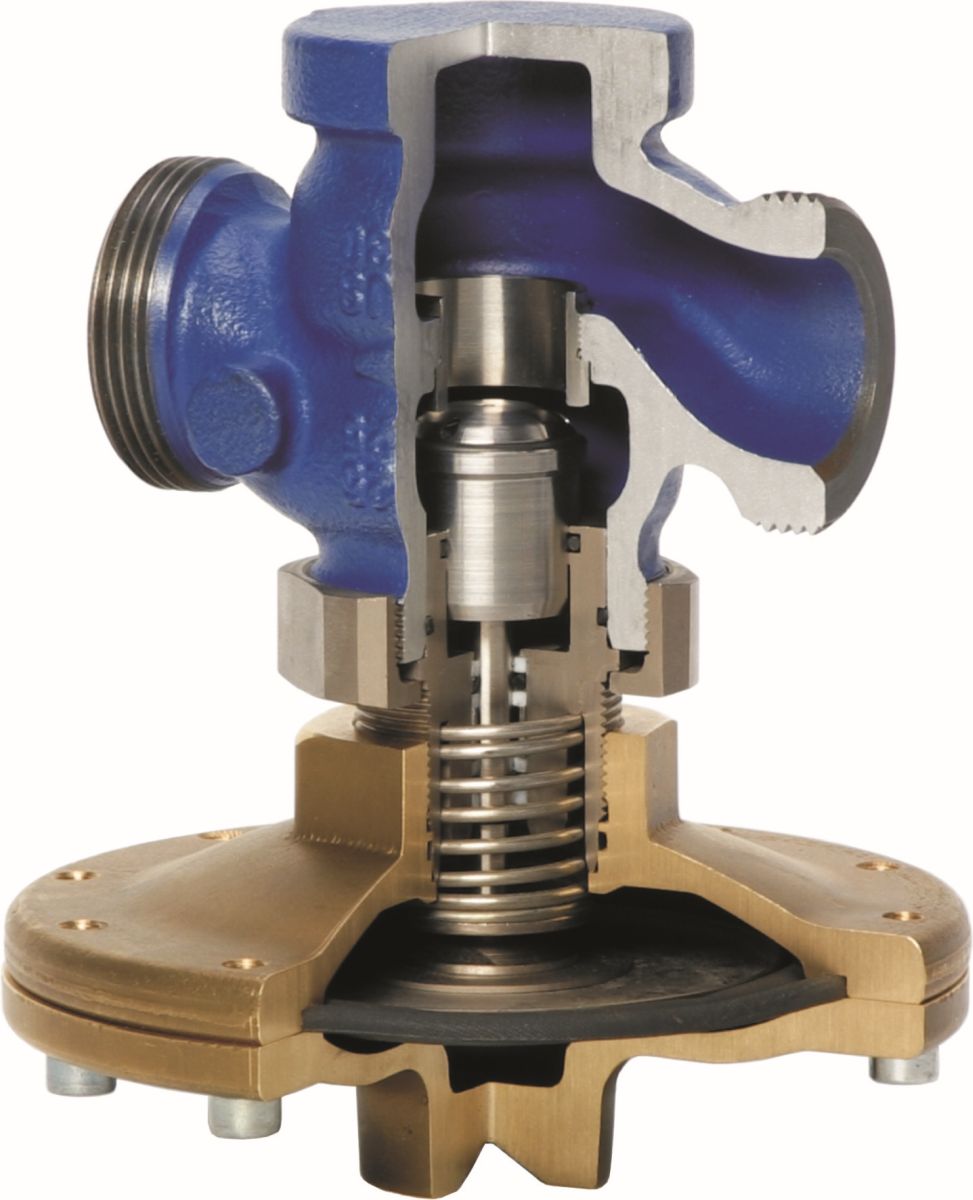

Регулятор давления представляет собой автоматически работающую конструкцию из корпуса, элементов управления, регулирующего устройства и задатчика и импульсной системы передачи давления на орган управления.
Принцип действия основан на уменьшении или увеличении давления в системе за счёт работы диафрагмы устройства.
При нормальном давлении в системе клапан открыт, проход рабочей среды свободный. Но при повышении давления извне системы, импульс повышенного давления передаётся на мембрану или поршень, которые приводят в действие систему регулирования потока. Перекрывают или минимизируют поступление рабочей среды в систему, тем самым выравнивая внутрисетевое давление до нормального. Клапан регулятора давления полностью автоматизированная и автономная система, не требующая управления извне.
По конструкции клапаны подразделяются на следующие типы:
-
Регуляторы мембранного типа, в этом случае импульс давления подаётся в мембранную коробку, колебания мембраны приводят в действие регулирующий механизм. Мембранный тип клапанов считается более точным в определении диапазона давления, более износоустойчивым и надёжным;
-
Клапан поршневого типа, в этом случае давление передается непосредственно на поршень, который и перекрывает или регулирует давление в системе, этот вид клапанов стоит гораздо дешевле, чем мембранные системы, но они, в тоже время, менее точны в регулировке.
Технические параметры
Клапан - регулятор давления прежде всего трубопроводная арматура, поэтому технические характеристики ее в первую очередь зависят от устройства трубопроводов. Основными характеристиками регулятора давления служит условный диаметр, который определяет сечение трубы необходимое для подключения редуктора к трубопроводу, пропускную способность клапана. Также не менее важны и прочностные характеристики корпуса клапана. Это необходимо для определения диапазона рабочего давления, при котором будет работать клапан, характеристик рабочей среды. А также диапазона регулирования давления самим клапаном: изменяемого или постоянно фиксированного.
В ряде случаев регуляторы давления должны оснащаться контрольно-измерительным оборудованием, для этого в современных регуляторах давления предусмотрены встроенные манометры.
Также необходимо учитывать тип подключения клапана к трубопроводу, как фланцевое соединение, так и резьбовое.
Важной характеристикой регуляторов, служит и температурный режим, работает ли клапан в условиях холодного климата, может ли работать в горячем водоснабжении и системах отопления.
Клапаны – регуляторы давления довольно активно используются при прокладке инженерных сетей, как бытового, так и промышленного назначения. Достаточно надёжные, эффективные и неприхотливые в обслуживании приборы.
