Компенсаторы

Компенсатор относится к типу трубопроводной арматуры, которая используется для уменьшения вибрации рабочего трубопровода, снижения уровня шума, защиты системы и подключенного оборудования от гидроударов. Защита происходит за счет компенсации поперечных и продольных смещений трубопровода при тепловом удлинении магистрали. Широко используется в инженерных системах коммунального хозяйства, котельных, ТЭЦ, насосных станциях.

Конструктивные особенности

Антивибрационный компенсатор разделяется на конструктивные типы в зависимости от сферы эксплуатации, параметров рабочей среды, диаметра магистрали. Основные классы.

1. Сильфонный.
2. Сальниковый.
3. Резиновый.
4. Тканевый.
5. Линзовый.

Второе название антивибрационного компенсатора – вибровставка. Монтаж производится между двух опорных точек, предусмотрено фланцевое, резьбовое, сварное присоединение к трубопроводу в зависимости от материала корпуса.

Компенсатор стальной, из нержавеющей стали устанавливается на трубопровод диаметром до 100 мм., чугунный узел устанавливается на промышленные магистрали от 100 мм.

В стандартной конструкции любого компенсатора, независимо от материала уплотнителя присутствуют следующие элементы.

1. Кожух защитный.
2. Патрубок направляющий.
3. Блок уплотнителя.
4. Монтажный узел.

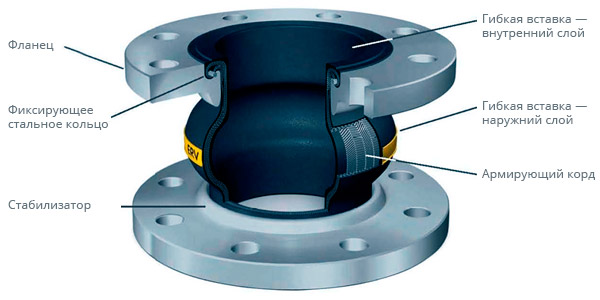

Особенности резинового компенсатора

Резиновый компенсатор позволяет полностью гасить вибрации и оптимизировать небольшие изменения направления магистрали. Используются для трубопровода с максимальной температурой рабочей среды: вода, продукты нефтепереработки, нефть до 200 ^о С.

Корпус чаще всего изготавливается из нержавеющей стали, предусмотрено фланцевое присоединение. К преимуществам резинового компенсатора относят:

1. Уплотнитель изготавливается из высокопрочных эластомеров (каучук этиленпропиленовый, бутадиен-нитрильный), стойких к высоким температурам.
2. Адекватная цена.
3. Внутренний корд изготавливается из углеродистой стали, отличается износостойкостью.
4. Устанавливается на магистраль подверженную значительной деформации, перед насосным оборудованием. Узел компенсирует направление трубопровода и снижает вибрации от оборудования на 90%.

Рекомендуется использовать угловые тяги для увеличения надежности соединения компенсатора с трубопроводом.

Сильфонный компенсатор устанавливается на магистралях с максимальной температурой рабочей среды. Конструкция позволяет полностью компенсировать тепловое расширение трубопровода и снизить вибрации на 90%.

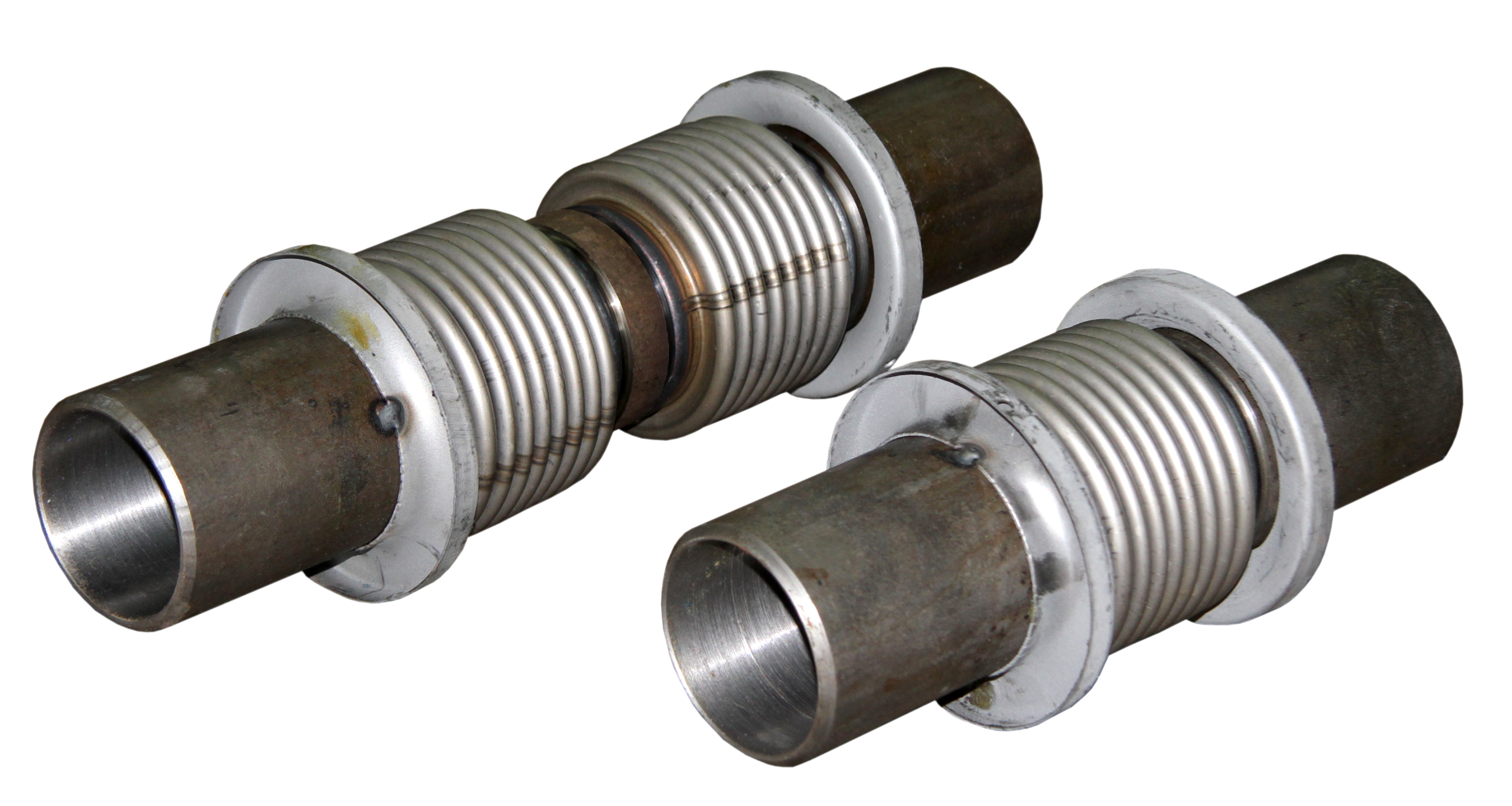

Главный рабочий элемент – сильфон (гофрированная трубка, изготовленная из нержавеющей стали) обеспечивает следующие параметры работы:

1. Возможность менять направление трубопровода на 10^о в любую сторону.
2. Узел, оснащенный одним блоком сильфона, может растягиваться до 50 мм.
3. Предусмотрен демонтаж второго и третьего блока.
4. Предназначен для трубопроводов большого диаметра.
5. Возможность купить по цене производителя.
6. Долгий срок эксплуатации.
7. Быстрый монтаж и демонтаж.
8. Муфтовое и резьбовое присоединение к магистрали.

Рекомендуется проводить технический осмотр сильфонного компенсатора 1 раз в три месяца.

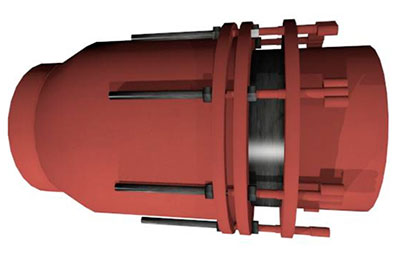

Особенности сальниковых узлов

1. Сальниковый компенсатор устанавливается на трубопровод высокого давления, с параметрами рабочей среды: давление 25 кгс/см², температура: пар до 300^о, вода до 200^о С.
2. По типу монтажа компенсатор сальниковый двухсторонний имеет фланцевое присоединение к трубопроводу, может устанавливаться на магистраль диаметром до 2 метров.
3. Большая пропускная способность.
4. Простота установки и быстрый демонтаж.
5. Оборудование ремонтопригодно.
6. Не требует технического осмотра.

Запрещается устанавливать компенсаторы любого конструктивного исполнения для насосного оборудования, если в системе трубопровода обнаружены погрешности присоединения смежных узлов (угол несовпадения труб более 5% от диаметра трубопровода).
