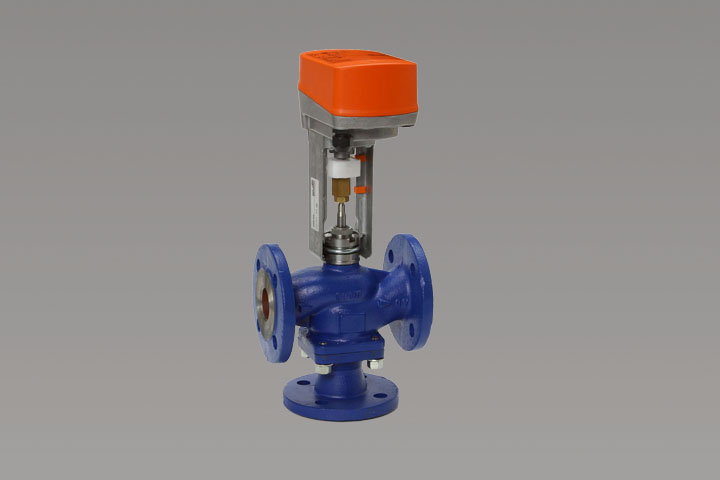

Особенности трехходового клапана, оснащенного электроприводом
Принцип работы

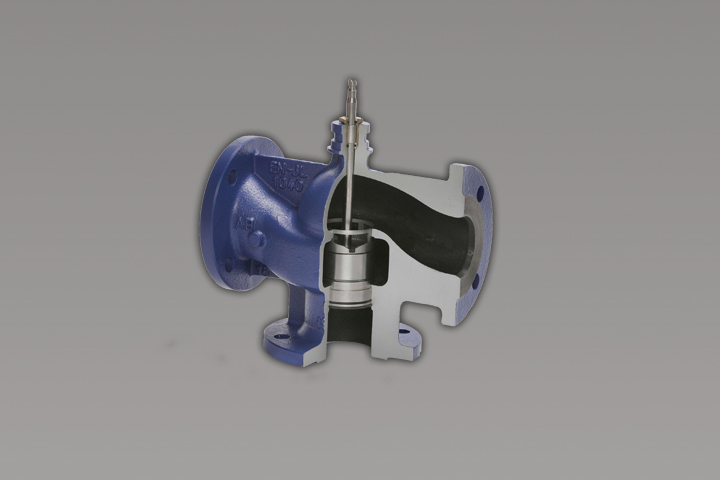

Устройство представляет собой простую конструкцию, состоящую из следующих элементов:
- Корпус с тремя патрубками;
- Внутри устройства находится запорно-ругулирующий орган, отвечающий за управление рабочей средой и смешивание/разделение потоков в нужных пропорциях.
- Шток;
- Уплотнительные элементы для обеспечения герметичности.
Для изготовления корпусов используют следующие материалы:
Для бытовых приборов и отопительных систем — латунь, в качестве соединения выбирают резьбу. Реже встречаются чугунная арматура с фланцевым соединением. Их используют на крупных промышленных магистралях.
Применение
Трехходовые клапаны с электроприводом устанавливаются повсеместно и позволяют автоматически регулировать поступление тепловой энергии в отопительную систему. За счет автоматизации процесса и максимально быстрой регулировке можно сэкономить до 20% энергии.
Клапаны для смешивания и разделения потоков используются для выполнения различных задач.
Защита твердотопливного котла и заполнение аккумулятора.
Клапаны устанавливаются между котлом, работающим на твердом топливе и тепловым аккумулятором. С помощью трехходового клапана увеличивается температура обратки путем ее смешивания с потоком горячей воды. Это позволяет избавиться от конденсата и обеспечить сухость в бойлерной. В процессе работы котла температура обратки постепенно увеличивается, и автоматический клапан уменьшает поступление горячей воды.
Конденсат приводит к коррозии труб, увеличивает влажность в бойлерной и может стать причиной загнивания отделочных материалов в комнате.
Регулировка температуры в одиночном контуре теплого пола
Температура теплоносителя внутри пола не должна превышать 35–45 градусов. Иначе люди будут испытывать дискомфорт. При этом котлы не могут точно настраивать температуру теплоносителя на выходе, они только нагревают его. Для точной регулировки температуры к трубе, по которой течет нагретый теплоноситель с помощью трехходового клапана подмешивается обратка. Смеситель устанавливается до перед насосом. После него монтируется датчик температуры, регулирующий подачу обратки.
Виды управления
Главной особенностью трехходового клапана, оснащенного электроприводом, является его управление. Сигнал о необходимости изменения положения регулирующего органа подает контроллер. Он считывает информацию с датчиков температуры и автоматически открывает клапан на необходимый угол. Существует вида систем управления: импульсная и аналоговая.
Импульсное
Для управления клапаном используют импульсы разной длины. Плата электропривода имеет два выхода, каждый из которых отвечает за одно действие: открывание или закрывание.
На один из выходов подается напряжение, и устройство начинает выполнять задачу (открытие или закрытие). Пока напряжение не будет снято, привод прекратит свою работу. При смене входа, на который подается напряжение, произойдет смена направления движения запорно-регулирующего органа.
Аналоговое
В этом случае система управления понимает только унифицированный сигнал. Чем большее напряжение поступает на привод — тем больше открывается клапан.
Трехходовой клапан с электроприводом — это отличный способ отрегулировать подачу тепловой энергии и сэкономить.
