Принцип работы регулятора давления

В системах централизованного водопровода и системе отопления для обеспечения стабильности работы и необходимого количества на разные этажи здания заранее подается высокое давление. Но все бытовые приборы не рассчитаны на такие величины. Обычно они выдерживают не более 1 МПа (10 бар).

Следовательно, для их стабильной работы необходимо поддерживать в системе наиболее благоприятный уровень. Обычно он составляет порядка 3-4 бар. Именно такое давление воды подается в каждую квартиру и присутствует в системе отопления.

Принцип работы регулятор давления основывается на управлении потоком воды изменением параметров среды, а точнее, перепадом давления между входом и выходом.

Описание и конструкция

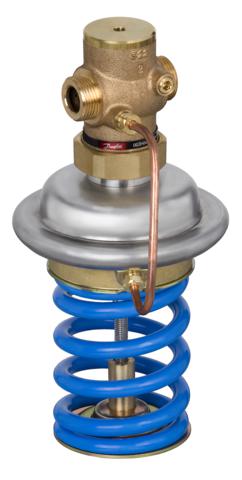

Чтобы более полно понять принцип работы регулятора давления, необходимо ознакомиться с его конструкцией. На самом деле она довольно проста и грубо ее можно разделить на следующие функциональные узлы:

• Главный элемент – корпус, обычно изготавливается из чугуна или стали для промышленных систем и латуни для бытовых.
• Клапан – запорный элемент, который открывает или закрывает проходное отверстие для обеспечения прохождения теплоносителя или воды.
• Регулирующий узел – это интегрированный в корпус механизм, состоящий из пружины и регулировочного винта. Его затягиванием осуществляется регулирование параметров среды в большую или меньшую сторону.
• Мембрана или поршень в зависимости от исполнения. Поток воздействует на поршень с обратной стороны, тем самым выталкивая его в стороны с меньшим давлением, что приводит к увеличению давления на выходе. При помощи регулирующей пружины можно изменять степень противодействия на поток, тем самым обеспечивая регулирование давление в заданном диапазоне.

Более точные типы арматуры оснащаются обратной связью, то есть в них имеется элемент, который фиксирует малейшие изменения давления на входе, обеспечивая более точное перемещение поршня.

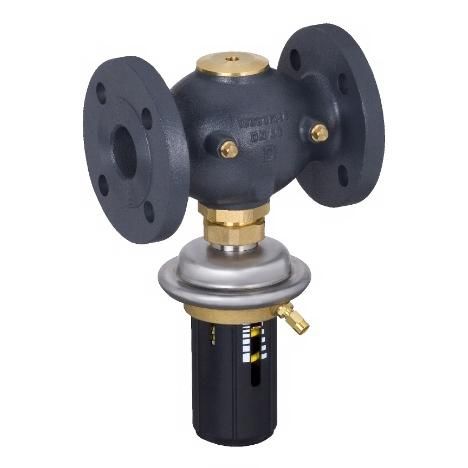

В зависимости от конструкции и принципа работы регуляторы давления могут быть прямого и непрямого действия. В первом случае изменение параметров рабочей среды на выходе осуществляется самим клапаном без применения дополнительных источников энергии. Такие устройства хороши тем, что имеют сравнительно меньшую стоимость и обладают достаточной надежностью. В устройствах непрямого принципа регулирования дополнительно используются различные датчики, приводные механизмы и системы управления. Такие устройства сложны в конструкции и дороги по деньгам. Однако они позволяют более точно контролировать и регулировать параметры среды, тем самым, исключая вероятность непредвиденного выхода из строя подключенных к системе отопления потребителей.

Особенности и преимущества

Различают регуляторы давления нормально закрытого и открытого типа. Это будет определять место их установки и выполняемую функцию.

Например, для защиты отопительных радиаторов лучше использовать нормально закрытый и устанавливать его параллельно отопительному элементу. При увеличении давления он откроется и сбросит его в обратный контур. Нормально открытые применяются, как регулирующие и устанавливаются в разрыв первичного контура.

Технические характеристики

Согласно принципу действия все регуляторы давления разрабатываются для функционирования в определенных условиях, то есть имеется предел рабочих давлений, температура теплоносителя и прочие параметры. Все это необходимо учитывать при выполнении его монтажа в систему. К основным характеристикам всех регуляторов давления следует отнести:

• Предел рабочего давления – от 0 до 40 бар.
• Температура управляемой среды – не более 220 градусов.
• Диаметр проходного отверстия клапана – до 250 мм.
• Производительность при полностью открытом состоянии – до 400 куб. м.
