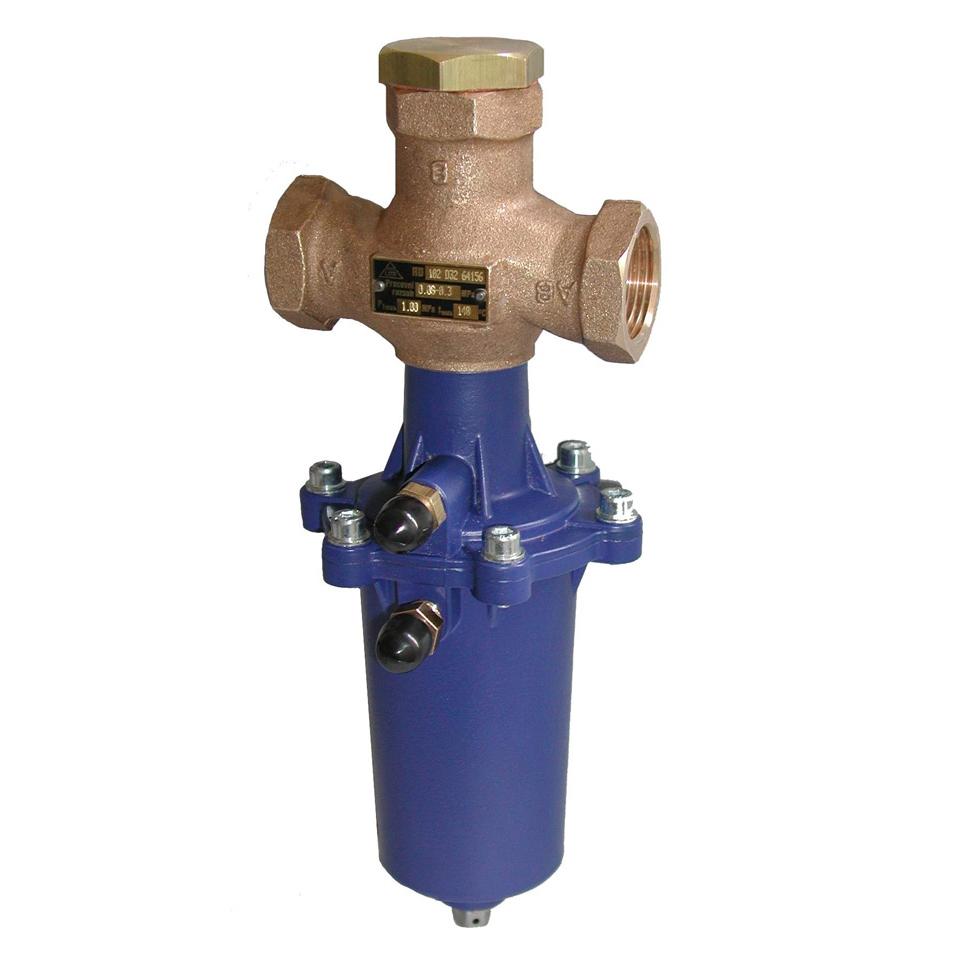

Регулятор давления воды

Регулятор давления воды - это узкоспециализированный тип защитной трубопроводной арматуры, направленный на стабилизацию и уменьшения давления в магистрали. Обеспечивает защиту водопровода и подключенного к нему оборудования от возможных гидроударов при движении рабочей среды. Используется в сетях центрального водоснабжения, в котельных, ТЭЦ, для подачи воды к очистительным магистралям в химической и нефтеперерабатывающей промышленности.

Конструктивные особенности

Регулятор давления воды в зависимости от типа исполнительного механизма разделяется на классы:

• мембранная конструкция;
• поршневая;
• проточная.

Вне зависимости от того к какому классу относится регулятор, в комплектации предусмотрены следующие элементы.

1. Корпус. Изготавливается из углеродистой, нержавеющей стали, латуни, высокопрочного чугуна.
2. Сетчатый фильтр.
3. Регулировочный винт, гайка.
4. Пружина. Изготавливается из углеродистой стали с гальваническим покрытием.
5. Уплотнители. Кольца: малое, большое. Прокладки. В некоторых конструкциях предусмотрено сальниковое уплотнение.
6. Суппорт центральный.
7. Прижимной болт.
8. Поршень.
9. Клапан.

Принцип работы поршневого регулятора

Главная особенность оборудования данного класса - простота конструкции. Поршень с пружиной является регулирующим элементом, который уменьшает или увеличивает проходное сечение, поддерживая рабочее давление в трубопроводе заданных параметров. Особенности эксплуатации поршневого узла.

1. Настройка прибора осуществляется винтом регулировки.
2. Зависимость от чистоты рабочей среды. Перед регулятором необходимо устанавливать сетчатый фильтр.
3. Рассчитан на рабочую среду: вода температурой до 70^оС при максимальном давлении в 5 атмосфер.
4. Предусмотрен монтаж манометра.

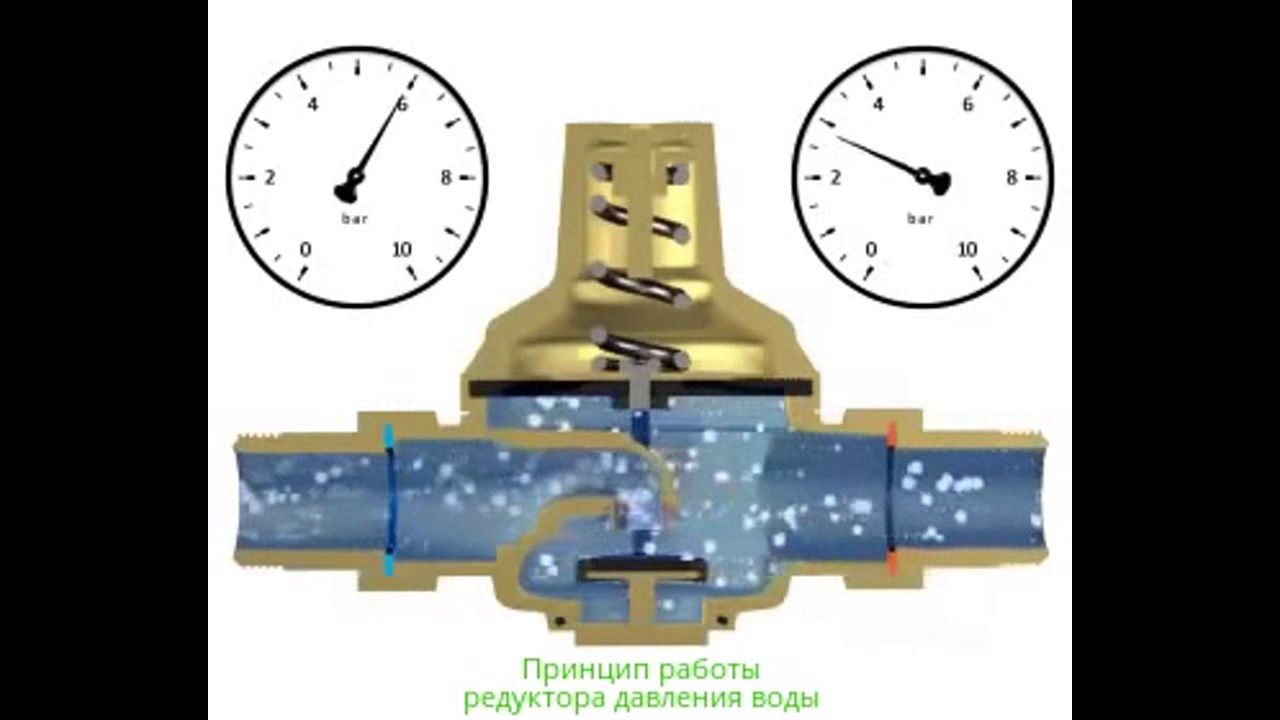

Особенности мембранной комплектации

Регулятор давления, в конструкции которого предусмотрена мембрана, считается самым надежным среди всех типов данной арматуры. Мембрана (диафрагма) помещается в специальную камеру и устанавливается на пружину. В зависимости от параметров настройки, пружина давит на клапан, регулируя определенную площадь проходного сечения. К главным преимуществам и особенностям мембранного регулятора относят.

1. Большая пропускная способность. Оборудование устанавливается на трубопровод от 50 мм. диаметра.
2. Регулятор рассчитан на давление до 10-15 атмосфер.
3. Простота установки и демонтаж.
4. Корпус арматуры изготавливается из высокопрочного чугуна, хромированной и углеродистой стали, благодаря чему прибор рассчитан на бесперебойную эксплуатацию от 5 лет.

Регулятор давления воды в обязательном порядке устанавливается на магистральный водопровод котельных и ТЭЦ с насосным оборудованием для предотвращения гидроудара после включения и выключения оборудования.

Преимущества использования

Регулятор давления, установленный на технологических и коммунальных водопроводах, отличается большим сроком эксплуатации (от 10 лет). В качестве дополнительных преимуществ использования отмечают:

1. Стабилизация давления в трубопроводе на входе позволяет равномерно подавать воду всем потребителям.
2. Оборудование не требует частой диагностики и технического осмотра.
3. Регулятор гасит гидравлические удары и препятствует быстрому износу технологического оборудования и разрушения трубопровода.
4. Уменьшение расхода потребляемой воды.

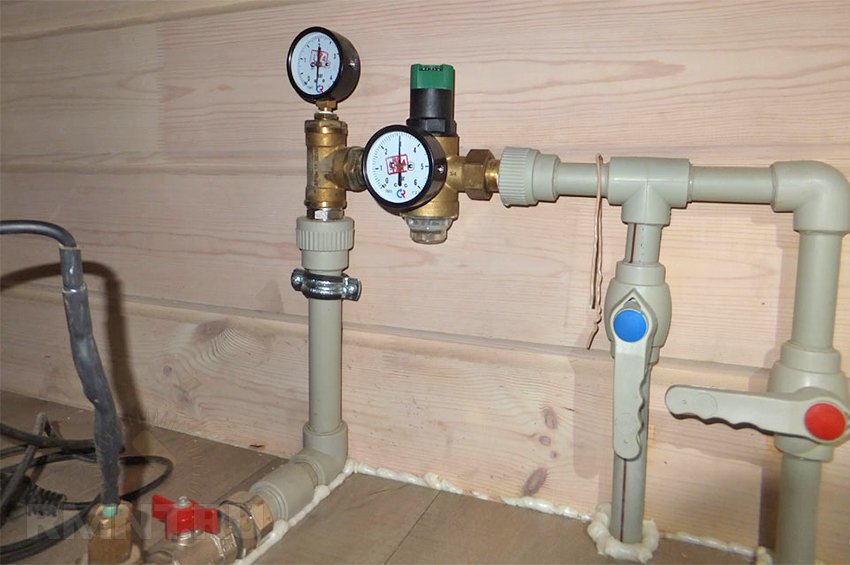

Монтаж регулятора предусматривает следующие виды присоединения:

• фланцевое; предусмотрены конструкции под все размеры фланцев, согласно ГОСТ.
• муфтовое (с внутренней и внешней резьбой, в зависимости от диаметра водопроводной магистрали).

Рекомендуется устанавливать очистительные фильтры перед регулятором давления.
