Регулятор давления воды в системах водоснабжения

05.12.2017

Невзирая на совершенство технологий, высокое качество насосных станций, современная система водоснабжения далека от совершенства. Из-за различных неблагоприятных факторов в ней постоянно наблюдаются скачки давления, из-за чего могут выходить из строя различные виды оборудования. Чтобы этого не происходило, а техника работала стабильно безо всяких проблем, необходимо устанавливать специальные регуляторы давления воды в системе водоснабжения.

Это специализированный вид регулирующей и предохранительной арматуры, которая предназначена поддерживать постоянство параметров среды. В данном случае, потока воды. В среднем ее давление у нас в кранах составляет не более 2-3 бар.

Описание и конструкция

Регулятор давления воды в системе водоснабжения выполняет важную роль – защищает тепловое оборудование от непредвиденных поломок, связанных с резким возрастанием давления.

Данный тип арматуры выступает в первую очередь предохранительным средством, поэтому в обычном своем состоянии открыт. Он будет закрываться только в случае возрастания давления.

Конструктивно устройство регулятора давления воды в системе водоснабжения будет немногим отличаться от аналогичных видов арматуры, устанавливаемых в отоплении. Главным отличием является тип металла, из которого изготавливается корпус.

Для водопровода он обычно бронзовый или латунный. Объясняется это как экологическими показателями, так и способностью выдерживать высоких давлений. Напомним, в контуре ГВС оно не более 3 бар, но бывают скачки до 16 и выше в моменты проверок.

Принцип действия регулятора давления воды основывается на той же противодействующей силе, которая создается потоку воды специальной установочной пружиной.

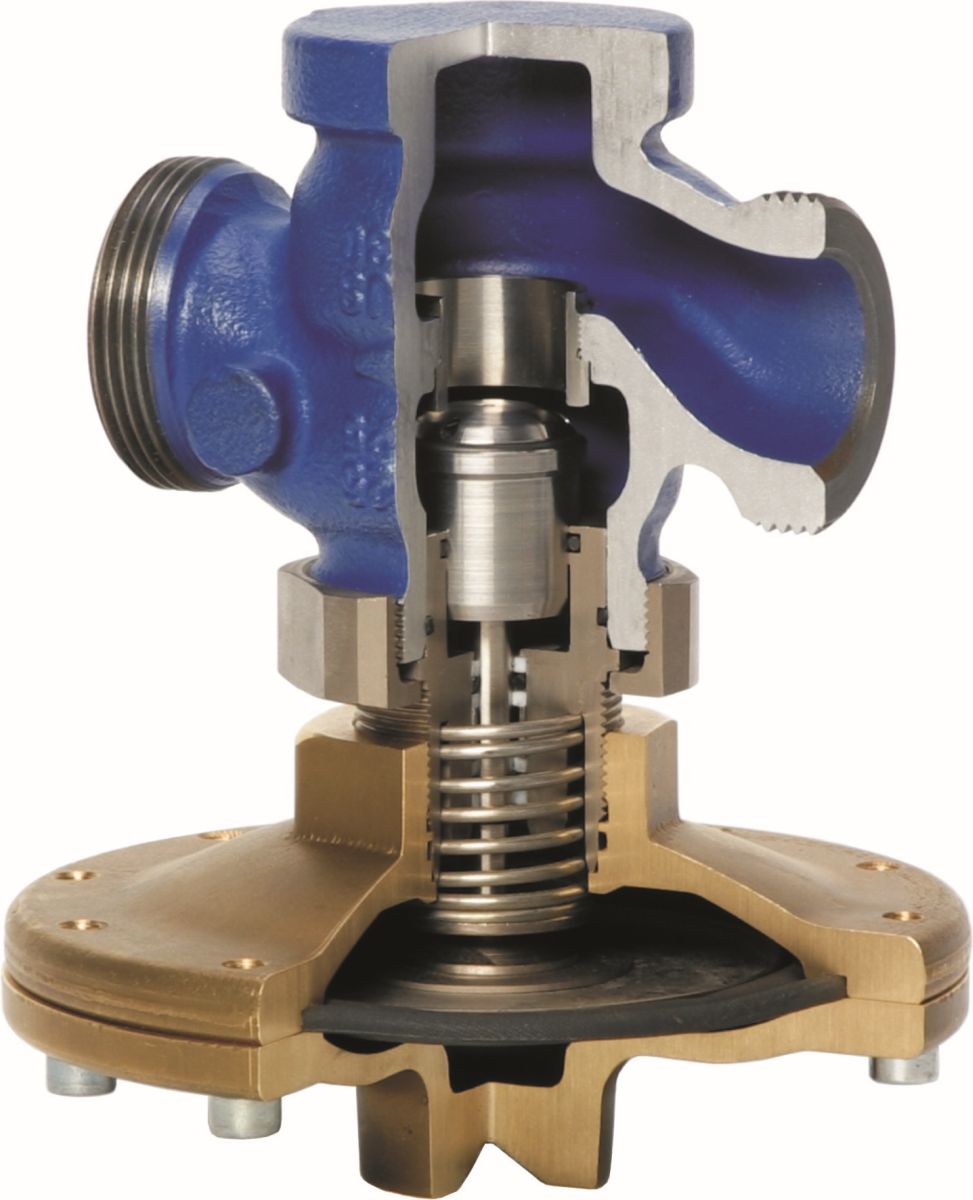

Что входит в конструкцию редуктора:

корпус;
муфтовые соединения;
штуцер для подключения отбора среды из трубопровода (имеется не во всех модификациях);
блок регулирования давления, состоящий из мембраны, штока и плунжера.

Особенности и преимущества

Установка рабочего предела давления воды в регуляторе, монтируемого в системе водоснабжения, осуществляется пружиной и специальным винтом. После чего поток самостоятельно будет отклонять мембрану, и протекать в нужном количестве через проходное сечение вентиля. При росте давления на демпферный элемент оказывается более сильное воздействие, что приводит к закрытию затвора. Если же давление на входе падает, то поршень или мембрана, в зависимости от исполнения, поднимает затвор, тем самым сохраняя неизменным давлением на выходе.

Технические характеристики

Все производители, изготавливая регуляторы давления воды в системе водоснабжения, опираются на какие-то условия, при которых они будут эксплуатироваться. Поэтому устройства обладают следующими характеристиками:
