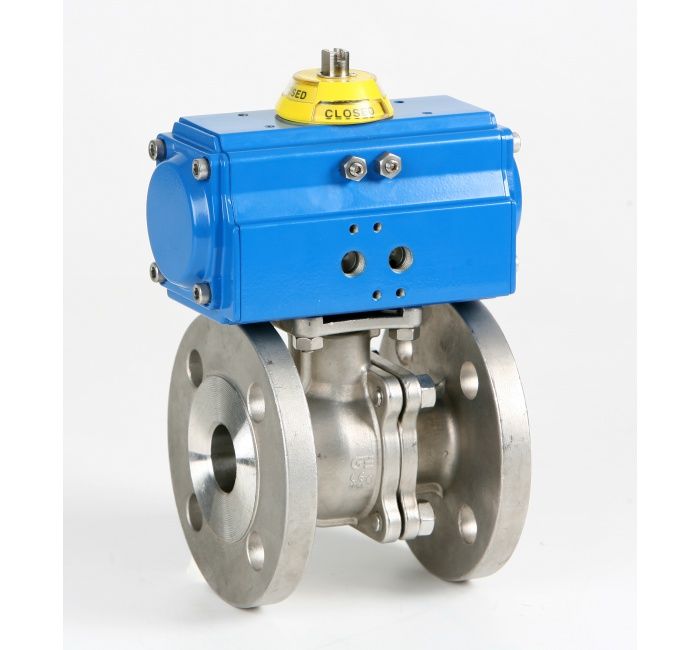

Шаровой кран
Шаровой кран – один из видов запорно-регулирующей арматуры для трубопровода. Свое название он получил благодаря своему основному элементу – регулирующему конусу сферической формы. В основном кран выступает в качестве запорной арматуры для трубопроводов газоснабжения. В некоторых трубопроводах такая деталь также выполняет функцию регулирующей арматуры. Широко применяется не только в бытовых целях, но и на крупных предприятиях. Благодаря своей конструкции, шаровые краны герметичны, при этом просты в эксплуатации и неприхотливы в уходе.
Описание и конструкция
Шаровые краны, как арматура начали применяться в газоснабжении относительно недавно. Но за несколько лет их популярность возросла в разы, и без такой детали на данный момент тяжело представить работу трубопроводов не только жилых домов, но и больших предприятий. Существует два вида кранов, которые различаются по своей конструкции:
- Фланцевый. Кран, запорный элемент которого (шар) имеет по центу отверстие, через которое проходит рабочая среда. Часто такая арматура применяется в условиях, когда температура среды превышает 100°С, а давление становится выше 15 бар.
- Муфтовый. Получил свое название благодаря муфтовому соединению, которое обеспечивает надежный монтаж такой арматуры в трубопроводе. Внутренняя резьба в таких кранах либо коническая, либо цилиндрическая.
Конструкция вентиля шарового типа состоит из нескольких деталей:
- Корпуса;
- Штока;
- Шарового затвора;
- Уплотнителя;
- Прокладки;
- Набивки;
- Клиновой гайки;
- Обычной гайки;
- Контрящего кольца;
- Ручки.
Перечисленные детали являются составляющими стандартной конструкции любого шарового крана. Технология работы данной арматуры заключается в том, что в открытом положении вентиля, через отверстие в шаре проходит вещество, транспортируемое по трубопроводу. Когда система находится в закрытом положении, кран полностью перекрывает движение среды в трубопроводе.
Основные преимущества
Большую популярность шаровой кран приобрел благодаря своей простоте и удобству эксплуатации. В связи с этим выделяют ряд основных преимуществ данного вида запорной арматуры:
- Простая конструкция. Основными элементами является корпус вентиля, шар, и ручка.
- Надежное перекрытие трубопровода.
- Небольшие размеры.
- В проточной части крана нет застойных зон.
- Удобное и быстрое управление.
К преимуществам таких запорных систем также стоит отнести большое разнообразие. Благодаря этому подобрать кран можно под любую систему трубопроводов, с учетом температуры и давления рабочей среды.
Технические характеристики и особенности монтажа
Для того чтобы правильно подобрать шаровой кран, необходимо ориентироваться в его технических характеристиках. Существует ряд основных показателей, расшифровав которые можно получить полную информацию о приобретаемой арматуре. Аббревиатура DN обозначает номинальный диаметр, а ее численное значение равно внутреннему диаметру присоединенного к вентилю трубопровода. Номинальное давление крана обозначается аббревиатурой PN, и указывает на максимальное избыточное давление, при котором возможна продолжительная работа вентиля. Также, к основным характеристикам стоит отнести максимальную температуру, при которой можно эксплуатировать конкретную модель шарового крана.
Монтаж шарового вентиля прост, но требует учета нескольких особенностей. В первую очередь, перед установкой крана необходимо слить воду с системы, если же трубопровод газовый, то не стоит забывать о том, что подачу газа нужно перекрыть. На корпусе крана изображена стрелка, которая указывает направление потока жидкости или газа. Именно на этот показатель стоит ориентироваться при выборе места монтажа.
