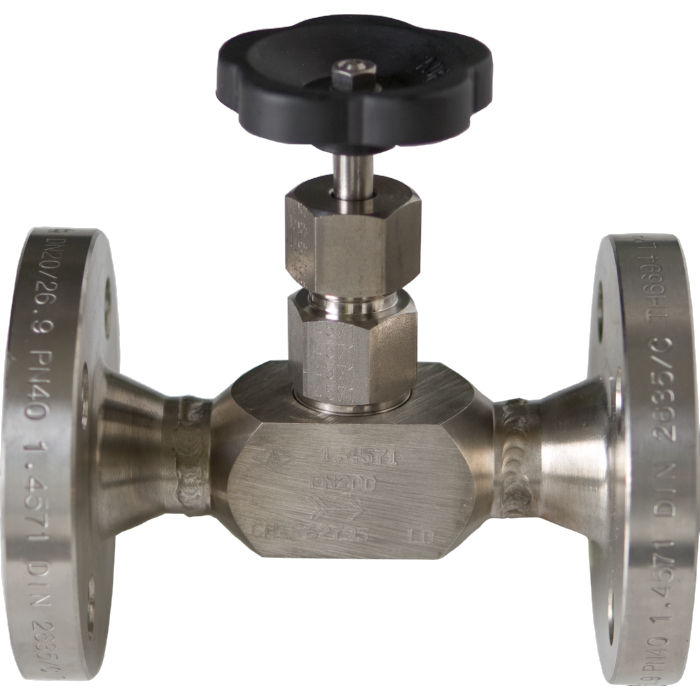

Вентиль игольчатый

Вентиль игольчатый - узкопрофильный тип трубопроводной арматуры, использующийся для обеспечения плавного хода регуляции и полного отсекания рабочей среды.

Особенностью вентиля является конусная конструкция запорно-регулирующего сердечника, которая защищает трубопровод и подключенное оборудование от возможных гидроударов. Поскольку вентиль игольчатый запорный рассчитан на давление рабочей среды более 220 бар, оборудование широко используется в инженерных системах ТЭЦ, котельных, при установке на перегонные участки нефте и газопровода, для защиты оборудование и трубопровода в химической отрасли.

Конструктивные особенности

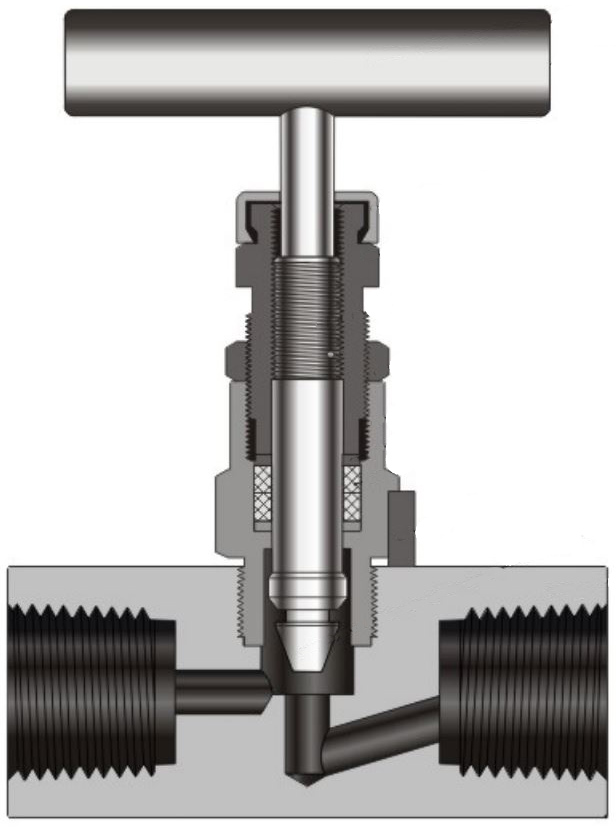

Вентиль игольчатый отличается простотой конструкции, главные элементы арматуры.

1. Корпус. Изготавливается из углеродистой или нержавеющей стали. Используется гальваническое покрытие для узлов, которые устанавливаются на трубопровод давлением выше 400 бар.
2. Игла.
3. Шток.
4. Уплотнитель. Для оборудования, устанавливающегося на тепловые магистрали, водопровод используется тип уплотнителя PTFE, который позволяет эксплуатировать узел при пустом трубопроводе во время наладки.
5. Шайба.
6. Гайка.

Корпус чаще всего изготавливается в форме шестигранника, что позволяет производить монтаж и демонтаж с системы коммунального трубопровода с помощью стандартного рожкового ключа.

В качестве рабочей среды трубопровода может использоваться:

• пар;
• вода;
• воздух;
• агрессивные химические соединения;
• нефть, природный газ и пр.

Вентиль игольчатый, рассчитанный на давление выше 400 бар разрешается использовать только в качестве запорной арматуры. Как регулирующий узел используются вентили, рассчитаны на давление рабочей среды до 220 бар.

Основные преимущества

Главное преимущество многооборотной игольчатой конструкции вентиля в том, что перекрытий потока рабочей среды происходит плавно, без резкого ее отсекания. Это препятствует резкому повышению напора в магистрали. К дополнительным преимуществам оборудования относят.

1. Большой срок эксплуатации за счет гальванического покрытия комплектующих. Устойчивость к коррозии и кавитационному износу.
2. Допускаются резкие скачки давления на запорную арматуру до 600 бар.
3. Простой монтаж, демонтаж.
4. Рассчитан на температуру рабочей среды от -20^о до + 250^о С.
5. Полная герметичность оборудования.
6. Устойчивость комплектующих к агрессивной среде.
7. Предусмотрена конструкция с манометром.
8. Не требует технического обслуживания. Осмотр узла производится 1 раз в 3 месяца.

Особенности монтажа

В зависимости от материала изготовления корпуса и максимально допустимое давление рабочей среды вентиль игольчатый имеет следующие виды монтажа.

1. Штуцерно-ниппельное присоединение. Используется чаще на тепловых магистралях и коммунальных системах водоснабжения с диаметром трубы от 25 мм.
2. Муфтовое с внутренней резьбой. Резьбовое соединение характерно для трубопровода с пропуском рабочей среды давлением до 100 бар.

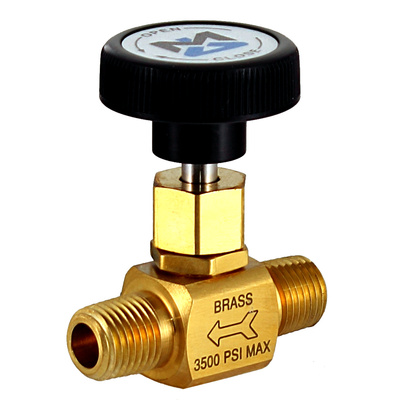

3. Цапковый монтаж с наружной резьбой.
4. Муфтовое соединение на давление до 400 кгс/см² .
5. Вентиль игольчатый имеет два варианта резьбового соединения: коническая дюймовая тип NPT, цилиндрическая трубная тип G.

Поскольку конструктивно игольчатые клапаны могут быть только односедельными с одним запирающим элементом, время закрытия и регуляции клапана от 3 секунд. Это учитывается при установке на магистраль.
